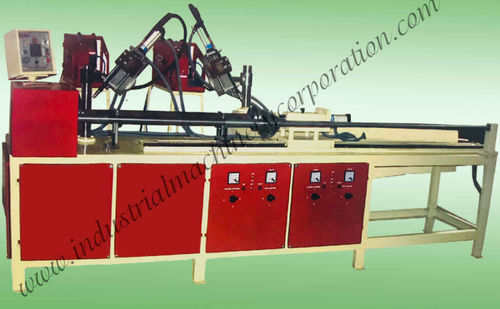

Sistema de soldadura con tecnología de inverter

neumáticobilateralhorizontal

Descripción del producto
Máquina de soldadura para travesaños horizontales diseñada para sujetar y soldar simultáneamente las placas de los travesaños. La unidad sujeta las placas y desplaza las antorchas de soldadura de forma neumática. La longitud se ajusta mediante un accionamiento de rueda de tornillo para adaptarse a las necesidades de producción. Los ajustes de ángulo y posición permiten controlar la geometría de la unión y la penetración.

Aplicación / Función
La soldadura automática de travesaños se emplea para unir las placas de travesaño al tubo sin juntas intermedias, permitiendo una producción en serie repetible y un alineamiento constante. Usos típicos: fabricación de conjuntos de travesaños para andamios y elementos estructurales prefabricados en combinación con otras máquinas de soldadura como base jack, puntal interior, puntal exterior, cuplock y ringlock.

Especificaciones (según listado)
Soldadura de travesaño: Doble cara
Alimentación eléctrica: Monofásica 220 V, 50/60 Hz
Velocidad: 2 a 10 RPM
Accionamiento del motor: Tipo inversor AC
Motor: AC, 220 V, 3 fases (indicado)
Sujeción de antorcha: Neumática
Ajuste de longitud: 500 a 2500 mm (rueda de tornillo); tabla de especificaciones: 150 a 2400 mm
Dimensiones (ft): L x A x H 11.3 x 2.5 x 5.3

Características técnicas

• Funcionamiento: Sujeción neumática de las placas y movimiento neumático de la antorcha
• Mecanismo de ajuste de longitud: Rueda de tornillo (ajustable 500–2500 mm; tabla: 150–2400 mm)
• Ajuste del ángulo de soldadura: Capacidad 360° para geometrías de junta variadas
• Sujeción de antorcha: Tipo neumático para posicionamiento fiable
• Accionamiento: Inversor AC para control de velocidad
• Motor: AC, 220 V (3 fases indicado)
• Rango de velocidad: 2–10 RPM para ciclos de soldadura controlados
• Configuración: Soldadura de travesaño doble cara
• Dimensiones (ft): L x A x H 11.3 x 2.5 x 5.3
