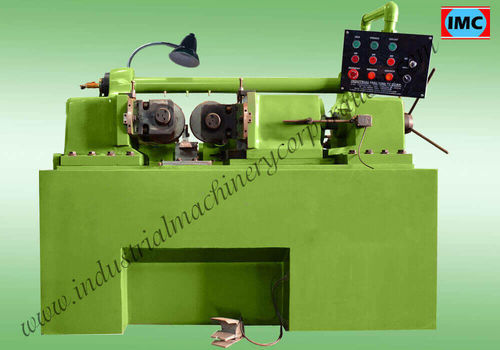

Laminado de roscas en frío Hydraulic Thread Rolling Machine 2 Roll

para caldereríaindustrial

Descripción del producto
La máquina hidráulica de laminado de roscas de dos rodillos Industrial Machinery Corporation (IMC) está diseñada para el conformado en frío de roscas exteriores en piezas en bruto destinadas a tornillos, pernos y herramientas. Las matricerías de laminado presionan la pieza para formar la rosca por deformación plástica, adecuada para producciones industriales en serie.

Características clave y ventajas

• Proceso de conformado en frío para producir roscas exteriores en tornillos, pernos y herramientas.
• Construcción con materiales de grado industrial para resistencia a la abrasión y, cuando proceda, al agua.
• Ciclo de producción rápido con diseño orientado a la facilidad de uso y mantenimiento.
• Unidades probadas en fábrica: controles de calidad y pruebas funcionales antes del envío.
• Disponible en varios modelos para ajustarse a diámetros y requisitos de producción.

Opciones disponibles

• Tipo de rosca: METRIC, BSW, UNC, ACME, Trapezoidal, Two Start, Three Start, Others, Don't Know Exactly
• Longitud máxima de rosca requerida: 50 MM, 100 MM, 150 MM, 200 MM, Unlimited, Others, Don't Know Exactly
• Diámetro máximo de la pieza: 25 MM, 40 MM, 50 MM, 80 MM, 100 MM, 120 MM, Others, Don't Know Exactly
• Plazo de compra: Immediately; Within a week; Within 15 days; Within a month; Others; Don't Know Exactly
• Precio esperado: campo de entrada especificado por el usuario

Tabla de especificaciones
Hydraulic Machine Model | IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
Max. Pitch Can be Rolled (in mm) | 2.5 | 3.5 | 4.0 | 5.0 | 5.5 | 8
Max. Dia can be Rolled in feed (in mm) | 25 | 40 | 50 | 80 | 100 | 125
Max. Dia can be Through feed (in mm) | 16 | 28 | 35 | 40 | 64 | 76
Max. Rolling Length in feed (in mm) | 80 | 150 | 150 | 150 | 150 | 150
Max. Rolling Length Through feed | Indefinite | Indefinite | Indefinite | Indefinite | Indefinite | Indefinite
Max. Outer Dia. Thread Rolls (in mm) | 200 | 200 | 210 | 230 | 250 | 270
Spindle Dia (Bore Dia) (in mm) | 54 | 54 | 69.85 | 64 | 76 | 85
Max. Rolling Force | 8 Tons | 13 Tons | 15 Tons | 24 Tons | 30 Tons | 40 Tons
Power for Roll Spindles | 3 H.P. 1400 RPM | 5 H.P. 1400 RPM | 7.5 H.P. 1400 RPM | 10 H.P. 960 RPM | 15 H.P. 960 RPM | 20 H.P. 960 RPM
Power for Hydraulic Pump | 3 H.P. | 3 H.P. | 5 H.P. | 5 H.P. | 5 H.P. | 7.5 H.P.
Power for coolant pump | 0.1 H.P. | 0.1 H.P | 0.1 H.P | 0.1 H.P | 0.1 H.P | 0.1 H.P

Especificaciones técnicas

• Marca: Industrial Machinery Corporation (IMC).
• Modelos: IMC-25, IMC-40, IMC-50, IMC-80, IMC-100, IMC-120.
• Pitch máximo (mm) según modelo: 2.5 → 8 mm (ver tabla).
• Diámetro máximo en alimentación (mm): 25, 40, 50, 80, 100, 125 según modelo.
• Diámetro máximo por alimentación contínua (mm): 16, 28, 35, 40, 64, 76 según modelo.
• Longitud máxima de laminado (alimentación): hasta 150 mm (IMC-25: 80 mm); longitud por alimentación contínua: indefinida en todos los modelos.
• Diámetro exterior máximo de los rodillos de rosca (mm): 200–270 según modelo.
• Diámetros de husillo (diámetro del alojamiento) (mm): 54, 69.85, 64, 76, 85 según modelo.
• Fuerza máxima de laminado: 8–40 toneladas según modelo.
• Potencia de accionamiento (husillos de rodillos): de 3 H.P. a 20 H.P.; potencia de bomba hidráulica típicamente 3–7.5 H.P.; bomba de refrigerante 0.1 H.P.
• Aplicación principal: conformado de roscas exteriores en piezas en bruto (tornillos, pernos, herramientas) mediante laminado en frío.
• Materiales y construcción: fabricado con materiales de grado industrial para durabilidad, resistencia a la abrasión y al agua según necesidad.
• Funcionamiento: diseñado para producción en serie, facilidad de uso y mantenimiento; máquinas probadas en fábrica antes del envío.
