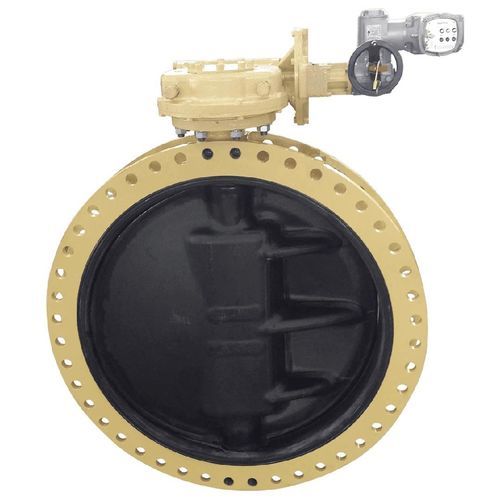

Válvula rotativa acción por válvulas DS

zócalo redondo

Descripción del producto
La válvula mariposa concéntrica con revestimiento de caucho IMI Orton serie DS ofrece un cierre fiable y mantenimiento reducido para el control de fluidos industriales. Con una clasificación hasta 20 bar, incorpora disco autocentrante, sello doble para proteger el vástago del medio y casquillos de aleación autolubricantes. Disponible en tamaños de 1,5 a 108 in y en cuerpos wafer, lugged y doble brida. La serie DS está diseñada para utilities, tratamiento de aguas, sistemas contra incendios, aplicaciones marinas y manejo de lodos/soluciones salinas.

Características principales

• Asiento interno de caucho y revestimiento reemplazable para estanqueidad
• Disco autocentrante que reduce el desgaste y mejora la estabilidad
• Casquillos de aleación autolubricantes para mayor vida útil
• Sello doble que protege el vástago frente al medio
• Amplio rango de tamaños: 1,5 a 108 in
• Presión nominal hasta 20 bar
• Diseño conforme a API 609

Aplicaciones

• Utilities y redes de agua industriales
• Plantas de tratamiento de agua municipales e industriales
• Sistemas de extinción y protección contra incendios
• Instalaciones marinas y de agua de mar
• Manejo de lodos, salmueras y líquidos agresivos

Tipos de cuerpo

• Wafer
• Lugged
• Doble brida

Notas sobre construcción y materiales

• Geometría concéntrica con revestimiento interior de caucho
• Cuerpos disponibles en varios materiales metálicos según condiciones de servicio
• Diseñada para bajo mantenimiento: revestimiento reemplazable y casquillos duraderos

Características / Especificaciones técnicas

• Tipos de fluido: Líquido, Gas, Agua, Vapor, Aire, Aguas residuales, Extinción de incendios
• Tamaño de paso (in): 1,5 a 108
• Presión máxima de servicio (barg): 20
• Opciones de material: Hierro dúctil; Acero al carbono; Acero inoxidable; Bronce de aluminio; Duplex & Super Duplex; Titanio; Acero aleado de níquel
• Códigos de diseño: ASME B16.34; ASME VIII; API 609; UL1091
• Límites de temperatura (°C): -20 a 150
• Certificaciones: PED; NACE; SIL3; CU-TR
• Características: disco autocentrante; doble sello de protección del vástago; revestimiento de caucho reemplazable; casquillos de aleación autolubricantes
