Válvula de bola

manualde aislamientode cierre

Resumen

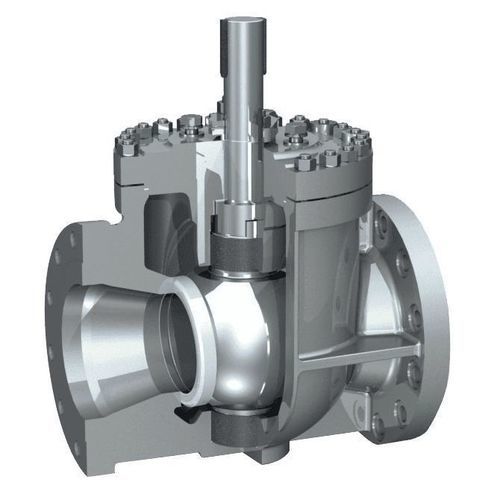

Válvula de bola top-entry sin muelle, montada sobre trunnion, con geometría de asiento en cuña y asientos auto-nivelantes para cierre estanco y posibilidad de mantenimiento en línea; diseñada para servicios severos, altas presiones y rangos criogénicos/alta temperatura.

Características clave

• Diseño de asiento en cuña que garantiza cierre estanco y asientos autoajustables para un rendimiento de estanqueidad constante.
• Construcción top-entry que permite el mantenimiento in situ para minimizar tiempos de parada.
• Bola montada sobre trunnion para soporte robusto ante altas diferencias de presión.
• Sellado resistente al fuego bidireccional y diseño antiestático.
• Vástago anti-extrusión para mayor seguridad operativa.
• Apta para operación manual y accionada.
• Amplio rango de temperatura de -254°C a +320°C según materiales y configuración.

Aplicaciones

• Petróleo y gas
• Petroquímica
• Instalaciones de GNL
• Plantas PTA
• Servicio de hidrógeno
• Vapor, hidrocarburos y fluidos multifásicos

Construcción y opciones

• Construcción con bola montada sobre trunnion para operación estable en condiciones severas y de alta presión.
• Asientos auto-nivelantes con geometría de asiento en cuña para cierre hermético y rendimiento de sellado a largo plazo.
• Materiales disponibles: acero al carbono, aceros inoxidables, aceros de baja aleación, aleaciones de níquel, duplex & super duplex, titanio; otras aleaciones bajo pedido.
• Conexiones: ANSI, NORSOK, extremos soldados y otras opciones de unión bajo pedido.
• Configuraciones optimizadas para operación manual o automatizada (accionada).

Rendimiento y seguridad

• Presión máxima de trabajo hasta 250 barg según tamaño y selección de material.
• Sellado resistente al fuego bidireccional y características antiestáticas para seguridad en aplicaciones críticas.
• Vástago anti-extrusión y elementos de diseño para minimizar fugas y mantener la integridad en condiciones severas.

Normas y certificaciones

• Códigos de diseño: API 6D, ASME B16.34, ASME VIII Div.1, ASME VIII Div.2.
• Certificaciones: PED, NACE, SIL3, ABS, DNV, LR, BV, CU-TR, API 607, API 6FA, ISO 15848, ISO 10497.

Fluidos manejados

• Gases
• Hidrógeno
• Fluidos de proceso PTA
• Fluidos hidrocarburados multifásicos
• Vapor
• Hidrocarburos
• Gas Natural Licuado (GNL)

Notas
El diseño top-entry permite el mantenimiento en línea y minimiza los tiempos de inactividad; la idoneidad para servicios severos, altas presiones y rangos criogénicos/alta temperatura depende de los materiales y la configuración elegida.

Especificaciones técnicas

• Nombre comercial: Springless Top Entry Ball Valve
• Brand: IMI Truflo Italy
• Tamaño de paso: 0,5" a 16"
• Presión máxima de trabajo: hasta 250 barg
• Límites de temperatura: -254°C a +320°C (dependiendo de materiales)
• Materiales: acero al carbono; acero inoxidable; acero de baja aleación; aleación de níquel; duplex & super duplex; titanio; otros materiales bajo pedido
• Códigos de diseño: API 6D; ASME B16.34; ASME VIII Div.1; ASME VIII Div.2
• Certificaciones: PED; NACE; SIL3; ABS; DNV; LR; BV; CU-TR; API 607; API 6FA; ISO 15848; ISO 10497
• Características: Diseño de asiento en cuña; Asientos auto-nivelantes; Bola montada sobre trunnion; Vástago anti-extrusión; Sellado resistente al fuego bidireccional; Anti-estático
• Operación: Opciones manuales y accionadas
• Conexiones: ANSI, NORSOK, extremos para soldar (y otros bajo pedido)
