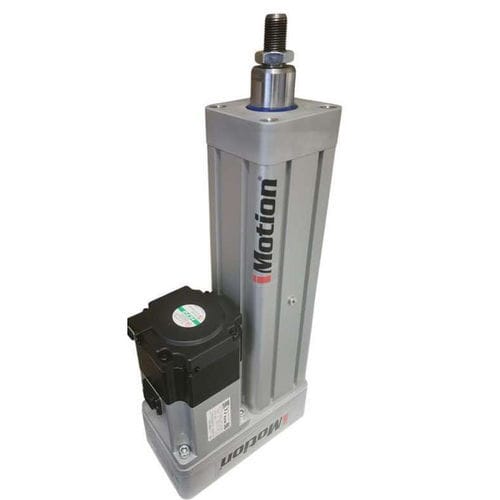

Cilindro eléctrico IMTK 40

de tornillode husillo de bolasIP54

Descripción general
El IMTK 40 ofrece movimiento lineal eléctrico controlado para máquinas industriales compactas. El cuerpo de tamaño 40, las dos opciones de paso de husillo y el montaje de motor en línea o en paralelo permiten integrarlo en equipos de producción con espacio limitado.

Valores de rendimiento clave

• Fuerza nominal: 900 N
• Velocidad máxima: 500 mm/s (depende del husillo y del motor)
• Recorrido máximo estándar: 600 mm
• Repetibilidad: <0.03 mm
• Aceleración máxima: 12 m/s²

Principales características / ventajas

• Dos pasos de husillo (12x5 y 12x10) para ajustar fuerza y velocidad
• Montaje de motor en línea o en paralelo para diseños de máquina flexibles
• Alta capacidad dinámica (hasta 5.000 N según el husillo)
• Cuerpo compacto tamaño 40 adecuado para espacios de instalación reducidos
• Aceleración hasta 12 m/s² para ciclos de producción de alta cadencia
• Protección IP54 de serie; IP65 opcional para entornos exigentes
• Diseñado conforme a la Directiva de Máquinas 2006/42/CE

Especificaciones técnicas / Datos generales
Tamaño del cilindro: 40
Paso de husillo disponible: 5 / 10 mm
Recorrido máximo estándar: 600 mm
Aceleración máxima: 12 m/s²
Repetibilidad: <0.03 mm
Grado de protección: IP54 (IP65 opcional)
Montaje del motor: En línea o en paralelo
Conformidad: Directiva de Máquinas 2006/42/CE

Rendimiento según el husillo
Tamaño del husillo: 12x5 — Capacidad de carga dinámica: 5.000 N — Capacidad de carga estática: 8.600 N — Velocidad máxima*: 250 mm/s — Fuerza nominal: 900 N
Tamaño del husillo: 12x10 — Capacidad de carga dinámica: 4.400 N — Capacidad de carga estática: 7.700 N — Velocidad máxima*: 500 mm/s — Fuerza nominal: 900 N
* La velocidad máxima depende de la velocidad del motor y de las condiciones de aplicación.

Dimensiones técnicas (ejemplos)
Montaje de motor en línea — dimensiones clave
A*: 93 mm
B: 63 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 60 mm

Montaje de motor en paralelo — dimensiones clave
A*: 93 mm
B: 42 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 122 mm
M: 71 mm

Aplicaciones

• Máquinas de embalaje
• Automatización de montaje
• Sistemas pick-and-place
• Máquinas OEM compactas
• Sustituciones / conversiones de cilindros neumáticos
• Posicionamiento industrial ligero

Notas

• Los valores de velocidad están basados en una velocidad de motor de 3.000 rpm; la carga, el recorrido, el tiempo de ciclo y el montaje deben evaluarse conjuntamente para la selección final.
• Sume el valor de recorrido elegido a la dimensión A al calcular la longitud total del conjunto.

Características / especificaciones técnicas

• Referencia de la serie: IMTK 40
• Tamaño del cilindro: 40
• Pasos de husillo disponibles: 5 mm, 10 mm
• Recorrido máximo estándar: 600 mm
• Velocidad de referencia del motor: 3.000 rpm (valores de velocidad calculados sobre esta base)
• Velocidad máxima típica: hasta 500 mm/s (varía con el husillo y la selección del motor)
• Aceleración máxima: 12 m/s²
• Repetibilidad: <0.03 mm
• Fuerza nominal: 900 N
• Capacidades de carga dinámica/estática (12x5): 5.000 N / 8.600 N
• Capacidades de carga dinámica/estática (12x10): 4.400 N / 7.700 N
• Protección: IP54 estándar, IP65 opcional
• Montaje de motor: En línea o en paralelo
• Conformidad: Directiva de Máquinas 2006/42/CE
