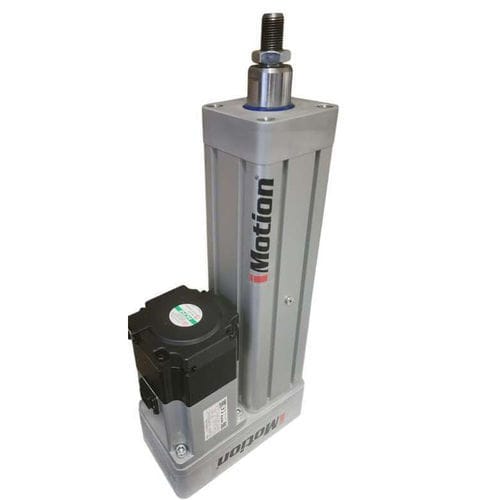

Cilindro eléctrico IMTK 63

de husillo de bolasservomotorIP54

Descripción general
IMTK 63 está diseñado para ofrecer movimiento eléctrico fiable en máquinas compactas que requieren mayor fuerza con un coste de inversión controlado. Cuerpo compacto tamaño 63, dos opciones de husillo (16x5 y 16x10), montaje de motor en línea o en paralelo y alta capacidad de carga, adecuado para aplicaciones de producción de alto volumen.

Valores clave de rendimiento

• Fuerza nominal: 2000 N
• Velocidad máxima: 500 mm/s (depende del husillo y del motor)
• Carrera máxima estándar: 1000 mm
• Repetibilidad: <0.03 mm

Características

• Dos opciones de husillo: 16x5 y 16x10 para adaptar fuerza y velocidad
• Alta capacidad dinámica: hasta 10,700 N (según el husillo)
• Integración en máquinas compactas: la talla 63 se adapta a diseños compactos que requieren mayor fuerza
• Dos disposiciones de motor: montaje en línea y en paralelo
• Alta aceleración: hasta 12 m/s² para ciclos de alta cadencia
• Protección IP65 opcional (IP54 estándar)

Datos generales y rendimiento por husillo (tablas)
Datos generales
Tamaño del cilindro: 63
Paso de tornillo disponible: 5 / 10 mm
Carrera máxima estándar: 1000 mm
Aceleración máxima: 12 m/s²
Repetibilidad: <0.03 mm
Grado de protección: IP54; IP65 opcional
Montaje del motor: en línea o en paralelo
Conformidad: Directiva de Máquinas 2006/42/CE

Rendimiento según opción de husillo
Tamaño husillo: 16x5 · Capacidad de carga dinámica: 8,100 N · Capacidad de carga estática: 12,400 N · Velocidad máxima*: 250 mm/s · Fuerza nominal: 2000 N
Tamaño husillo: 16x10 · Capacidad de carga dinámica: 10,700 N · Capacidad de carga estática: 17,000 N · Velocidad máxima*: 500 mm/s · Fuerza nominal: 2000 N

Notas
* La velocidad máxima depende de la velocidad del motor seleccionado y de las condiciones de aplicación.

Dimensiones técnicas (valores seleccionados)
Montaje de motor en línea (dimensiones en mm)
A*: 96
B: 88
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 80

Montaje de motor en paralelo (dimensiones en mm)
A*: 96
B: 47
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 163
M: 84

Opciones de montaje y motor

• Montaje de motor en línea (configuración compacta en línea)
• Montaje de motor en paralelo (configuración paralela)
• Disposiciones compatibles con servos/pasos industriales comunes; montaje en línea o en paralelo para integración flexible

Aplicaciones

• Máquinas de envasado
• Automatización de montaje
• Sistemas pick-and-place
• Máquinas OEM compactas
• Conversiones de cilindros neumáticos a eléctricos
• Posicionamiento industrial de baja carga

Características / especificaciones técnicas

• Denominación: IMTK 63
• Marca: iMotion
• Tamaño del cilindro: 63
• Pasos de tornillo disponibles: 5 mm y 10 mm (opciones de husillo)
• Carrera máxima estándar: 1000 mm
• Aceleración máxima: 12 m/s²
• Repetibilidad: <0.03 mm
• Fuerza nominal de funcionamiento: 2000 N
• Velocidad máxima (16x5): 250 mm/s
• Velocidad máxima (16x10): 500 mm/s
• Capacidad de carga dinámica (16x5): 8,100 N
• Capacidad de carga estática (16x5): 12,400 N
• Capacidad de carga dinámica (16x10): 10,700 N
• Capacidad de carga estática (16x10): 17,000 N
• Grado de protección: IP54 estándar; IP65 opcional para entornos agresivos
• Montaje del motor: en línea o en paralelo
• Conformidad: Directiva de Máquinas 2006/42/CE
