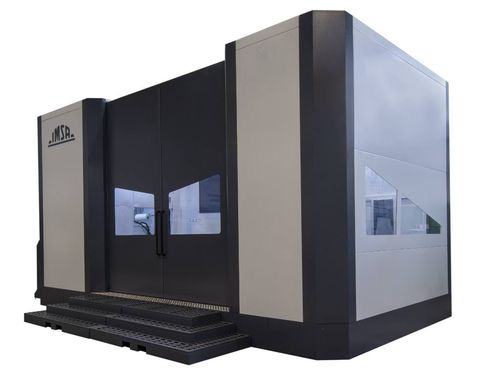

Taladradora-fresadora CNC MF1600 S2

para orificio profundopara moldes5 ejes

La máquina de taladrado y fresado de pistolas IMSA MF1600S2 ha sido diseñada para responder a las necesidades de los fabricantes de herramientas y matrices de hasta 30 toneladas en la industria de fabricación de moldes. La MF1600S2 tiene una estructura electrosoldada de construcción pesada y un concepto de máquina en forma de T: mesa desplazable y columna móvil transversal. Un molde con un diámetro de hasta 3600 mm puede girar dentro de la estructura de la máquina. La mesa tiene un movimiento transversal (eje X) de 3000mm y un movimiento de rotación de posición infinita (eje B). Mecanizado ortogonal, con ángulo simple y ángulo compuesto (mecanizado de 5 ejes) gracias a la rotación de 360° de la mesa y a la inclinación de 30°-15° del cabezal. mecanizado 4 caras: la MF1600S2 dispone de un largo movimiento transversal y su mesa combina una gran capacidad de carga y un tamaño compacto. Estas características facilitan enormemente el mecanizado en 4 caras con una única configuración de la pieza. Dos unidades de mecanizado independientes, situadas en el mismo cabezal, realizan las operaciones de fresado y taladrado de cañones. Este sistema de ejes independientes, característica distintiva de las máquinas IMSA, permite pasar del taladrado al fresado y viceversa en sólo 8 segundos y sin necesidad de intervención humana. UNIDAD DE FRESADO: MF1600S2 dispone de un husillo de mecanizado ISO50, 35 kW, 6.000rpm, 334 Nm (S1), motor refrigerado por líquido. Almacenes de herramientas ISO50 de diferente capacidad disponibles en opción. TALADRADO PROFUNDO: Profundidad de taladrado en una sola operación: hasta 1600 mm. Método de taladrado: taladrado con pistola. Gama óptima de diámetros de perforación: 5-32 (40) mm. Husillo de perforación de pistola: 15 kW (S1), 4200 rpm. Funciones IMSA específicas controlan el proceso de perforación profunda. La unidad de taladro de cañón cuenta con hasta 6 puntos de alineación clave, sólidamente alineados en la estructura del cabezal.
