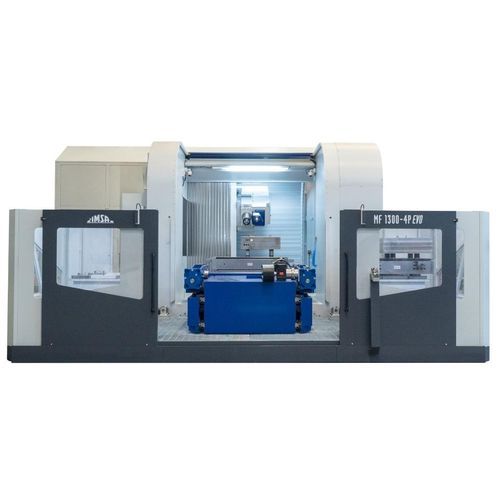

Taladradora-fresadora CNC MF1300/4P EVO

para orificio profundopara moldes5 ejes

Para los talleres que necesitan optimizar al máximo la rentabilidad de la fase de perforación profunda, IMSA propone su Centro de perforación y fresado de cañones MF1300/4P EVO. Gracias al cambiador de brocas de IMSA de 4 posiciones, ahora puede taladrar 4 veces más sin interrupciones o gestionar diferentes diámetros de brocas de pistola. Cada unidad de taladro de pistola dispone de una caja de virutas, lunetas, broca espiral y casquillo guía. De este modo, se conservan las alineaciones correctas. La MF1300/4P EVO es la evolución de proyectos anteriores: IMSA presentó en 2009 su MF1100BB/6P, la primera máquina de la serie BB con grupos de Gundrilling intercambiables y la MF1300BB/4P presentada en la feria EMO de 2015. El mecanizado de ángulo compuesto en moldes con circuitos de refrigeración complejos es posible combinando la rotación de la mesa y el movimiento basculante del carnero. MF1300/4P EVO está diseñado para taladrar moldes de hasta 12 toneladas de tamaño. Una pieza de trabajo de un diámetro máximo de 2750 mm puede girar dentro de la estructura de la máquina. mesa de 1200x1500mm, movimiento de rotación de posición infinita, movimiento de traslación de 500mm en aproximación al cabezal. Perforación profunda de hasta 1300 mm en un solo ciclo, rango de diámetro de 5 a 40 mm sólido. serie "EVO": las conocidas prestaciones de taladrado de nuestra serie BB se ven aquí mejoradas: El husillo de taladrado de cañón MF1300/4P EVO tiene una potencia de 11 kW, 4200 rpm y está refrigerado por líquido. Los dos husillos están separados y optimizados: Configuración IMSA de doble husillo para taladrado de pistola y mecanizado auxiliar. El paso del taladrado de cañón al fresado y viceversa es totalmente automático, mediante la función M, sin intervención del operario. Carrera de fresado horizontal de 1100 mm obtenida combinando la carrera del pistón (eje W 650mm) y la carrera del eje de fresado (eje Z 450mm).
