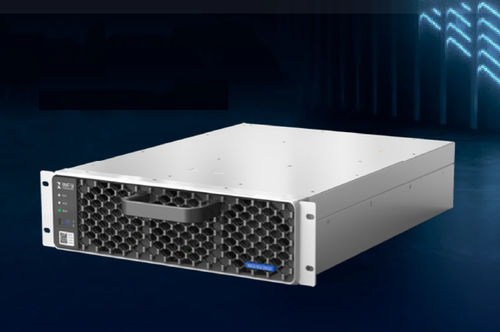

Módulo de potencia ACDC REG1K5125G2

Descripción del producto
El REG1K5125G2 es un módulo de potencia AC‑DC para Megawatt Charging System (MCS) diseñado para carga rápida de vehículos eléctricos con función Variable Power Factor (VPF) para ajuste del factor de potencia y compensación de potencia reactiva. Funciona con entrada AC trifásica (sin neutro), ofreciendo amplia gama de ajuste de PF, amplia compensación reactiva, alta eficiencia, alta densidad de potencia y baja distorsión armónica. Certificaciones: TUV CE, cTUVus.

Características principales

• Compatible con requisitos de tensión MCS de 1500 V
• Potencia nominal: 50 kW; PF ajustable de 0,8 adelantado a 0,8 atrasado; compensación reactiva hasta ±50 kVar
• Instalación a nivel de rack compatible con módulos de plataforma G2
• Eficiencia máxima ≥97,7 %; eficiencia a carga completa ≥97 % (@1500 V)
• Revestimiento conformal y encapsulado para mayor protección y fiabilidad
• Amplio rango de salida DC: 150 Vdc–1500 Vdc

Datos de rendimiento

• Potencia de salida vs factor de potencia
• Potencia de salida vs temperatura ambiente
• Potencia de salida vs tensión de entrada
• Tensión de salida vs corriente de salida

Especificaciones técnicas
Entorno de funcionamiento
Temperatura de operación: -40 °C a +75 °C (reducción de potencia por encima de 55 °C)
Temperatura transporte/almacenaje: -40 °C a +70 °C
Humedad relativa: ≤95 % HR, sin condensación
Altitud: hasta 2000 m
Presión atmosférica: 79 kPa–106 kPa
Refrigeración: refrigeración por aire forzado
Ruido: modo estándar ≤80 dB; modo reducción ruido ≤65 dB; modo silencioso ≤55 dB

Entrada AC
Frecuencia: 45 Hz–65 Hz
Entrada: 3‑fase + PE, 260 Vac–530 Vac (nominal 380 Vac / 480 Vac)
Corriente máxima de entrada: 95 A
Factor de potencia: ≥0,99
Rango de ajuste PF: 0,8 adelantado ~ 0,8 atrasado
Modos de operación: estándar, control PF constante, compensación reactiva pura, salida híbrida activa+reactiva
Compensación reactiva: -50 kVar a +50 kVar
Potencia en espera: <10 W
THDi: ≤5 %

Salida DC
Potencia máxima: 50 kW
Rango tensión salida: 150 Vdc–1500 Vdc
Rango tensión de potencia constante: 400 Vdc–1500 Vdc
Corriente: 0–125 A
Precisión regulación tensión: < ±0,5 %
Precisión regulación corriente: ≤ ±1 %
Compartición de corriente: ≤ ±3 %
Eficiencia pico: ≥97,7 %
Eficiencia a plena carga: ≥97 % @1500 V

Control
Comunicación: bus CAN; hasta 40 módulos en paralelo
Indicadores: Verde = funcionamiento normal, Amarillo = alarma, Rojo = fallo
Direccionamiento: identificación automática de dirección; dial en panel para configuración de grupo
ESTOP: relé de contacto seco 5 V–15 V; la tensión de salida cae de 1500 Vdc a <60 Vdc en 300 ms

Alarma y protección
Sobre-/subtensión de entrada: apagado automático; vuelve a modo espera cuando la tensión se normaliza y requiere comando de arranque desde la unidad de supervisión
Sobretensión de salida: apagado automático; reinicio manual tras normalización de la tensión
Sobrecorriente/cortocircuito: apagado automático; vuelve a espera y requiere comando de arranque tras resolución
Sobretemperatura de entrada: apagado automático; vuelve a espera y requiere comando de arranque tras enfriamiento

Fiabilidad y seguridad
Certificaciones: TUV CE, cTUVus
EMC/EMI: EN IEC 61851-21-2:2021 Clase B
Normas de seguridad: IEC 61851-1:2023; EN IEC 61851-1:2019; EN 61851-23:2014; IEC 61851-23:2023; UL 2202:2022
MTBF: >300 000 h

Parámetros mecánicos
Dimensiones (An×Pr×Al): 300 × 416 × 84 mm
Peso: ≤20 kg

Resumen del modelo

• Modelo: REG1K5125G2
• Potencia máxima: 50 kW
• Rango tensión salida: 150 Vdc–1500 Vdc (potencia constante 400 Vdc–1500 Vdc)
• Corriente máxima: 125 A
• Rango PF: 0,8 adelantado ~ 0,8 atrasado; compensación reactiva ±50 kVar
• Eficiencia pico ≥97,7 %; eficiencia plena carga ≥97 % @1500 V
• Entrada AC: 3‑fase + PE, 260 Vac–530 Vac (nominal 380 Vac/480 Vac), corriente max 95 A
• Comunicación: bus CAN, hasta 40 módulos en paralelo
• Certificaciones: TUV CE, cTUVus
• Dimensiones: 300 × 416 × 84 mm; Peso ≤20 kg
