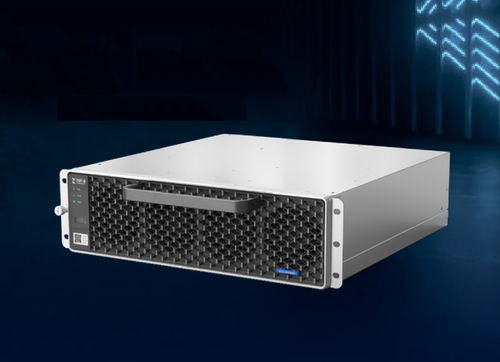

Módulo de carga para vehículo eléctrico REG1K0200G

VEDC rápido

Resumen del producto
REG1K0200G es un módulo de carga AC/DC de alta potencia diseñado para estaciones de carga rápida de vehículos eléctricos. Soporta la función de Factor de Potencia Variable (VPF), entrada AC trifásica de 4 hilos y entrega hasta 62,5 kW en CC con un rango de tensión de 200 Vdc a 1000 Vdc. Cumple la clase EMC/EMI B y cuenta con certificaciones TUV CE, cTUVus y KC.

Características principales

• Contactor de entrada AC integrado que permite estado de espera con potencia reactiva cero
• Factor de potencia variable (VPF) ajustable de 0,8 adelantado a 0,8 atrasado
• Alta eficiencia: pico ≥97,5 %, carga completa ≥97 %
• Recubrimiento conformal y relleno con resina para mayor fiabilidad
• Potencia CC nominal 62,5 kW y compensación reactiva máxima ±62,5 kVar
• Cumplimiento EMC/EMI Clase B

Curvas de rendimiento
Incluye: Potencia de salida vs Tensión de entrada; Tensión de salida vs Corriente de salida; Potencia de salida vs Temperatura ambiente.

Especificaciones técnicas

• Entorno de funcionamiento
  - Temperatura de funcionamiento: -40 °C a +75 °C, con derating de potencia por encima de 55 °C
  - Transporte/almacenamiento: -40 °C a +75 °C
  - Humedad relativa: ≤95 % HR, sin condensación
  - Altitud: hasta 4000 m
  - Presión atmosférica: 79 kPa a 106 kPa
  - Refrigeración: refrigeración por aire forzado
  - Grado de protección: IP20
  - Ruido acústico: Estándar ≤65 dB; Modo reducción ruido ≤60 dB; Modo silencioso ≤55 dB
• Entrada AC
  - Frecuencia: 45 Hz a 65 Hz
  - Tensión de entrada: 3 fases + PE, 260 Vac a 530 Vac
  - Tensiones nominales: 380/400/480 Vac
  - Corriente de entrada máx.: 120 A
  - Factor de potencia: ≥0,99
  - Rango ajuste PF: 0,8 adelantado a 0,8 atrasado
  - Compensación de potencia reactiva: -62,5 kVar a +62,5 kVar
  - Consumo en espera: <8,2 W
  - Contactor AC de entrada integrado para estado de espera sin potencia reactiva
  - THDi: ≤5 %
• Salida DC
  - Potencia máxima de salida: 62,5 kW
  - Rango de tensión de salida: 200 Vdc a 1000 Vdc
  - Rango tensión potencia constante: 312,5 Vdc a 1000 Vdc
  - Corriente de salida: 0 a 200 A
  - Precisión regulación tensión: <±0,5 %
  - Precisión regulación corriente: ≤±1 %
  - Compartición de corriente: <±1 %
  - Eficiencia pico: ≥97,5 %
  - Eficiencia a plena carga: ≥97 %
• Control
  - Comunicación: CAN bus, hasta 40 módulos en paralelo
  - Indicadores: LED verde = normal; LED amarillo = alarma; LED rojo = fallo
  - Direccionamiento: identificación automática de dirección; interruptor rotativo en panel para ajuste de grupo
  - ESTOP: disparo por relé de contacto seco 5 V/12 V (la tensión de salida cae al dispararse)
• Alarmas y protección
  - Sobretensión/subtensión de entrada: apagado automático; vuelve a espera cuando la tensión es normal y requiere comando de arranque del sistema de monitorización para restablecer la salida
  - Sobretensión de salida: apagado automático; reinicio manual tras normalización de la tensión
  - Sobrecorriente/cortocircuito: apagado automático; vuelve a espera cuando se elimina la condición y requiere comando de arranque del sistema de monitorización para restablecer la salida
  - Sobretemperatura: apagado automático; vuelve a espera cuando la temperatura vuelve a la normalidad y requiere comando de arranque del sistema de monitorización para restablecer la salida
• Fiabilidad y seguridad
  - Certificaciones: TUV CE, cTUVus, KC
  - EMC/EMI: EN IEC 61851-21-2:2021 Clase B
  - Seguridad: IEC 61851-1:2023, IEC 61851-23:2023, EN IEC 61851-1:2019
  - MTBF: >300.000 h
• Parámetros mecánicos
  - Dimensiones (An × Prof × Al): 385 mm × 403 mm × 110 mm
  - Peso: 28 kg
