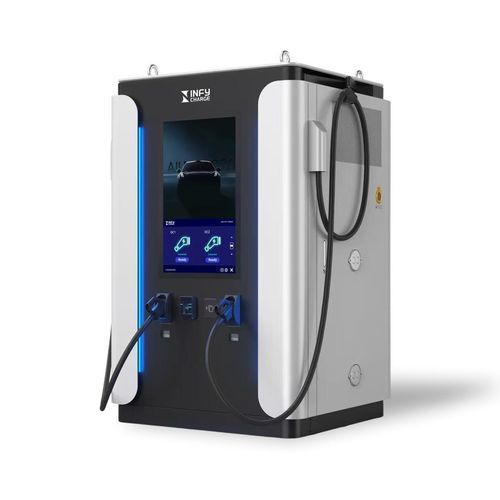

Estación de recarga para vehículo eléctrico IHEBV250K7MG-175LL

DCde suelode exterior

Introducción del producto
El cargador BES todo en uno IHEBV250K7MG-175LL, refrigerado por líquido, integra almacenamiento de energía LFP y carga DC de alta potencia en un único armario. Soporta EMS local y en la nube para coordinar la red, la batería, la carga de vehículos eléctricos y las renovables. La arquitectura de batería completamente refrigerada por líquido permite rendimiento de descarga 1P respetando los límites de la red AC, ofreciendo carga de alta potencia con mejor eficiencia de coste energético y ocupación reducida. Idóneo para reducción de picos, integración de renovables y ampliación de capacidad de la red mediante descarga batería-a-red.

Características clave

• Diseño totalmente refrigerado por líquido; capacidad de batería ultraalta; alta tasa de carga/descarga con capacidad 1P
• Diseño de seguridad con aislamiento eléctrico; batería certificada UL
• Preintegración y puesta en marcha para ahorrar tiempo de O&M en sitio; EMS inteligente para operación en red y fuera de red, espera prolongada y activación automática
• Pantalla táctil publicitaria de 4,43'' (IK08, anti-UV), soporte Android APK
• Soluciones integradas contra incendios; soporta funciones bidireccionales V2G, V2B y G2B
• Preparado para HPC; entrada solar opcional; soporte CCS; salidas DC opcionales 375A/325A/250A

Especificaciones técnicas (categorías seleccionadas)
Entorno de operación
Temperatura de operación: -25°C a +50°C; operativo a -40°C a -25°C (rendimiento no garantizado); arranque a -40°C
Humedad relativa: ≤95% RH, sin condensación
Altitud: ≤2000 m (reducción de potencia por encima de 2000 m)
Presión atmosférica: 80 kPa a 110 kPa
Método de refrigeración: Refrigeración por líquido
Grado de protección: IP65 (unidad de distribución y paquete de baterías)
Ruido: 60 dB

Entrada AC
Frecuencia: 45 Hz a 65 Hz
Tensión de entrada: 3L+N+PE, 380/400 Vac ±10%
Corriente de entrada: 130 A (con función RCD)
Factor de potencia: ≥0.99 por encima de media carga
Potencia en espera: 170 W (incluye pantalla publicitaria 43'')
THDi: ≤3% (entrada nominal)

Salida AC On-Grid (Opcional)
Potencia máxima de salida: 70 kW (2 × 35 kW módulos bidireccionales)
Tensión de salida: 380/400 V ±10%
Corriente de salida: 130 A
Nota off-grid: En modo fuera de red, la batería puede soportar la carga del vehículo pero no suministra cargas AC

Lado batería
Rango de tensión de operación: 537.6 Vdc a 691.2 Vdc
Potencia máxima de carga (lado red): 70 kW
Potencia máxima de descarga: descarga 1P 175 kW

Entrada DC
Entrada PV opcional: 1 cadena, 40 kW; 300–900 Vdc; corriente máxima 70 A; MPPT

Salida DC
Protocolos de carga: DIN70121 e ISO15118
Conector de carga: CCS2
Tensión de salida: 300 Vdc a 1000 Vdc
Rango tensión potencia constante: 400 Vdc a 1000 Vdc
Potencia máxima DC: 250 kW
Precisión regulación corriente: ≤±1%
Precisión regulación tensión: ≤±0.5%
Factor de rizado de tensión: ≤±0.5%

Configuración
Carga desde red: 35 kW × 2 (70 kW) o 35 kW × 1 + PV 40 kW (75 kW)
Capacidad nominal de batería: 175 kWh (285 Ah)
Potencia de carga VE: 4 × 62.5 kW (total 250 kW)
Conectores de carga: hasta dos conectores; máx. 375 A por conector

HMI
Pantalla LCD 43" (opcional 10"), pantalla táctil
LEDs indicadores: verde = operación; rojo = advertencia; amarillo = carga en red; azul = descarga
Alarma luminosa contra incendios y buzzer

Protecciones
Protecciones contra sobretensión/subtensión/cortocircuito/sobretemperatura; protección por fallo de batería; protección por fallo de aislamiento; paro de emergencia
Extintor en aerosol; panel direccional a prueba de explosión; ventilador de emergencia
Control de acceso; detector de agua/humedad/humo; detector de gases nocivos opcional

Fiabilidad y seguridad
Certificaciones: TUV CE, CB, RED, UL
EMC/EMI: EN 61000-6-2/-4; EN IEC 61851-21-2
Normas de seguridad: EN 62477-1; EN 62109-1/-2; EN IEC 61851-1/-23; IEC 62619; IEC 60730; SATS 5398; UL 9540A
Normas de conexión de red: AS 5398; AS 4777.2; EN 50549-1/-2/-10; VDE AR 4105; VDE 0124

Parámetros mecánicos
Dimensiones (A × P × H): 1400 mm × 1350 mm × 2200 mm
Peso (armario + módulo): 2590 kg + 6 × 30 kg = 2800 kg

Características técnicas

• Modelo: IHEBV250K7MG-175LL
• Capacidad nominal de batería: 175 kWh (285 Ah)
• Química de batería: LFP (Lithium Iron Phosphate)
• Potencia DC máxima (carga VE): 250 kW
• Potencia DC máxima por conector: hasta 375 A (máx. dos conectores)
• Potencia máxima de descarga lado batería: 175 kW (1P)
• Opciones de carga de red (AC): 2 × 35 kW = 70 kW o 35 kW + 40 kW PV = 75 kW
• Entrada AC: 3L+N+PE, 380/400 Vac ±10%, 45–65 Hz
• Refrigeración: Refrigeración por líquido
• Protección de entrada: IP65 (PDU y pack batería)
• Temperatura de operación: -25°C a +50°C (arranque a -40°C)
• Certificaciones: TUV CE, CB, RED, UL
• Comunicación / estándares de carga: DIN70121, ISO15118, CCS2
