Estación de recarga para vehículo eléctrico EXP800K6-FWR6

DCde sueloen armario

Introducción del producto

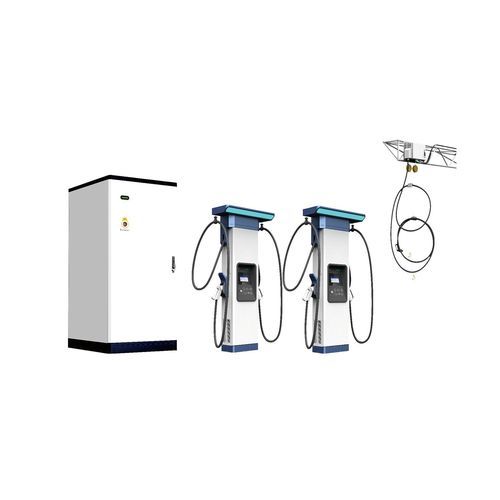

EXP800K6-FWR6 es un cargador rápido DC tipo split refrigerado por aire, diseñado para operadores de puntos de carga EV con despliegues de varias tomas y configuración split. Soporta conectores CCS/NACS/CHAdeMO/GBT, suministra hasta 800 kW de potencia total y puede alimentar hasta 12 conectores mediante 6 dispensadores de doble conector o 12 dispensadores de conector único. Admite opcionalmente conectores refrigerados por líquido de 500 A y utiliza una matriz inteligente de conmutación de potencia para asignar módulos dinámicamente y maximizar la utilización de potencia. También existe una solución de dispensador aéreo para depósitos de autobuses usando el mismo power cube.

Características clave

• Diseño modular por bloques con interfaces estandarizadas
• Configuración máxima de 12 canales de carga; opciones 300 A o 500 A
• Certificaciones: TUV CE, cTUVus, RED, CB, OCA, FCC, CTEP, Energy Star
• Grados de protección: power cube IP55, dispensador de suelo IP55, dispensador aéreo IP65
• Conducto de aire en U patentado para refrigeración eficiente
• Dispensadores personalizables y solución aérea para depósitos de autobuses
• Backend de mantenimiento WEB/APP para mejorar la operación y mantenimiento
• Alta densidad de potencia para la mejor eficiencia de espacio
• Niveles acústicos: power cube 65 dB, dispensador de suelo 55 dB, dispensador aéreo 0 dB
• Soporte BABA

Especificaciones técnicas (tablas seleccionadas)
Entrada AC
Frecuencia: 45 Hz–65 Hz
Tensión: CE: 3-phase+(N)+PE, 380/400 Vac ±10%; UL: 3-phase+(N)+PE, 480 Vac ±10%
Corriente máxima de entrada: CE: 2×640 A @ 380 Vac; UL: 2×506 A @ 480 Vac
Factor de potencia: >0,99
Consumo en espera: <70 W
THDi: <5% (entrada nominal)

Salida DC
Tensión: 50 Vdc–1000 Vdc
Corriente máxima de salida: 600 A por canal de carga
Potencia máxima de salida: 800 kW
Tensión de potencia constante: 300 Vdc–1000 Vdc
Eficiencia del sistema: 97% (eficiencia pico)
Canales de salida: hasta 12 canales para dispensadores
Soporte de dispensador: hasta 6 dispensadores de doble conector o 12 dispensadores de conector único

Parámetros mecánicos (power cube)
Dimensiones (A×P×H): 1050 mm × 1100 mm × 2200 mm
Peso (armario + módulos): 800 kg + 20 × 17 kg = 1140 kg

Módulo de potencia
20 × REG1K0135G2 40 kW 1000 V

Modo de conmutación de potencia
Matriz inteligente que asigna dinámicamente los módulos entre los conectores de carga

HMI
RGB LED, E-STOP

Kiosco HMI (opcional)
Pantalla táctil capacitiva de 10" protegida con vidrio templado, RFID, POS (opcional)

Grado de protección
IP55 (power cube)

Certificación
TUV CE, cTUVus, RED, CB, OCA, FCC, CTEP, Energy Star

Ruido
<65 dB (power cube)

Entorno de funcionamiento
Temperatura de funcionamiento: -30 °C a +70 °C, potencia completa hasta 50 °C, reducción del 5%/°C por encima de 50 °C
Transporte/Almacenamiento: -40 °C a +75 °C
Humedad relativa: ≤95% RH, sin condensación
Altitud: 2000 m
Presión atmosférica: 80 kPa–110 kPa
Método de refrigeración: Refrigeración por aire

Otros (dispensador / sistema)
Estándares de carga: GB/T 27930-2011/27930-2015, CHAdeMO V1.2/V2.0, DIN70121, ISO15118, OCA
EMC/seguridad: EN 61851-21-2, EN 61000-6-4, EN 61000-6-2 Clase A, EN 61851-1, EN 61851-23, EN 61851-24, UL 2202, CSA C22.2
Interfaz de supervisión: OCPP 1.6J (actualizable a 2.0), PnC/carga inteligente/gestión de potencia, soporte LAN 100M y módem LTE
Medición: contador de energía DC, conforme a GB/T 29318 y JJG1149, contador MID opcional
Gestión de cables: dos enrolladores superiores y una barra luminosa para dispensador de suelo; enrolladores seleccionables para dispensador aéreo
Protecciones de carga: sobrecorriente / cortocircuito / sobretensión / subtensión / RCD / aislamiento / sobretemperatura, protección contra inversión de polaridad
Opciones de conectores: 2×GBT/CCS/NACS o CCS+NACS/GBT/CHAdeMO o 1×GBT/CCS/NACS/CHAdeMO
Capacidad de conectores: GBT: 250 A (opcional 400/500 A); CCS: 200 A (opcional 250/300/375/500 A); NACS: 200 A (opcional 300/380 A); CHAdeMO: 125 A (opcional 200 A)

Características / especificaciones técnicas

• Modelo: EXP800K6-FWR6
• Potencia DC máxima: 800 kW
• Rango de tensión DC: 50 Vdc–1000 Vdc (potencia constante 300 V–1000 V)
• Corriente máxima por canal: hasta 600 A (según configuración)
• Máx. canales de salida: 12 (soporta hasta 6 dispensadores dobles o 12 dispensadores simples)
• Refrigeración: Refrigeración por aire (power cube); soporte de conectores refrigerados por líquido opcional
• Grado de protección: Power cube IP55; dispensador de suelo IP55; dispensador aéreo IP65
• Interfaces y protocolos: OCPP 1.6J (actualizable), ISO15118, DIN70121, GBT, CHAdeMO
