Controlador de presencia de agua en el aceite Eval

Resumen

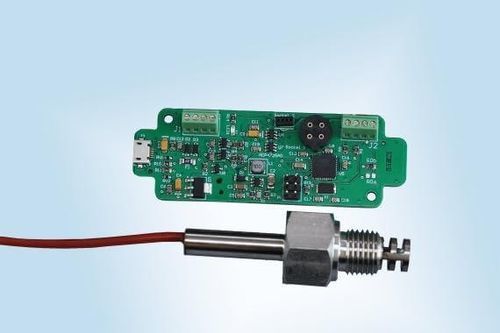

Kit de evaluación para mediciones de humedad en aceite que incluye una sonda ensamblada y una placa de pruebas con salidas digitales (I²C) y analógicas (0..10 V). La placa es compatible con Arduino IDE y dispone de interfaz micro USB para conexión al PC.

Incluido

• Módulo HYT271 MK33 ensamblado y calibrado en fábrica para humedad relativa (actividad del agua aw) y temperatura
• Placa de evaluación con salida analógica e interfaz digital a PC vía micro USB
• Conjunto de sonda (sonda atornillable con rosca M14x1.5 y cable 4xAWG26, 500 mm)

MK33-W para aplicaciones de medición en aceite
El sensor capacitivo iST MK33-W está optimizado para entornos con aceite y aplicaciones de medida de alta gama. Rango de medición de 0 % RH a 100 % RH (punto de rocío máximo +95 °C). Capacitancia típica 300 pF ±40 pF (a 30 % RH y +23 °C). Rango de temperatura operativa ampliado: -40 °C a +190 °C.

Módulo HYT271 – beneficios y características
El módulo de humedad digital HYT271 presenta una zona de detección mecánicamente robusta, resistente a productos químicos y tolerante a condensación. Calibrado de fábrica, entrega valores procesados de humedad relativa y temperatura mediante una interfaz digital compatible con I²C. El error de linealidad y la deriva por temperatura se corrigen en chip para garantizar alta precisión en amplias condiciones.

Características del producto

• Nombre del producto: Moisture in oil Eval Kit
• Medio medido: Aire / Aceite
• Rango de humedad operativo: Placa: sin condensación; Sonda: 0 % RH a 100 % RH
• Rango de temperatura operativo: Placa: -20 .. +50 °C; Sonda: -40 °C a +120 °C
• Precisión humedad: ±3 % RH (especificación placa / sonda)
• Precisión temperatura: ±0.2 °C
• Interfaz digital: Placa a PC: USB; Placa a sensor: I²C
• Salida analógica: 0..10 V
• Voltaje de funcionamiento: 5 V por USB (toma analógica 4-15 V)
• Consumo de corriente: 50 a 300 mA
• Dimensiones: Placa 84 x 29 mm (L x W); Sonda 67 mm (L) con rosca M14x1.5
• Conexiones: Placa: micro USB y toma analógica; Sonda: cable 4xAWG26
• Longitud del cable: 500 mm

Características / especificaciones técnicas

• Código de producto: 157475
• Módulo: HYT271 MK33 (calibrado en fábrica) para humedad relativa (actividad del agua aw) y temperatura
• Rango de medición MK33-W: 0 % RH a 100 % RH (punto de rocío máx +95 °C)
• Capacitancia MK33-W: 300 pF ±40 pF (a 30 % RH y +23 °C)
• Rango de temperatura operativa MK33-W: -40 °C a +190 °C
• Precisión HYT271: ±1.8 % RH (especificación del módulo) y ±0.2 °C (especificación del módulo)
• Salidas: digital (I²C) y analógica (0..10 V)
• Interfaz a PC: micro USB (placa de evaluación)
• Dimensiones placa: 84 x 29 mm; Sonda: 67 mm (L), rosca M14x1.5; cable 4xAWG26, 500 mm
• Condiciones de operación: Placa sin condensación; sonda clasificada para la gama completa de RH
