Tarjeta de evaluación HYT series

Descripción del producto

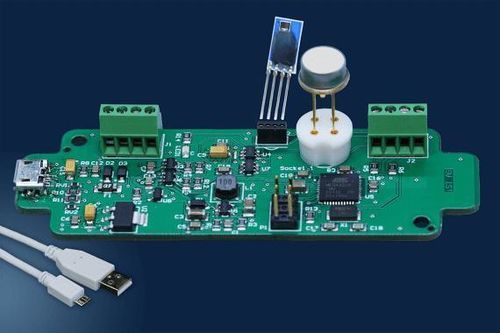

Placa de prueba basada en Arduino con interfaces digitales (USB) y analógicas, suministrada en un conjunto que incluye los módulos de humedad HYT271 y HYT939 con calibración de uso general. El kit facilita la evaluación de los módulos sensores HYT en condiciones relevantes para la aplicación y ofrece salidas digitales y, si es necesario, salidas analógicas convertidas para pruebas de integración.

Contenido

• 1x placa de evaluación
• 1x módulo HYT 271
• 1x módulo HYT 939
• 1x cable USB

Ventajas y características de la caja de evaluación HYT
La caja permite conectar un módulo HYT a un PC vía USB y, si se requiere, convertir la salida digital I²C del módulo a señales analógicas. Soporta pruebas funcionales, verificación de parámetros y comprobaciones rápidas de interoperabilidad en flujos de desarrollo o calificación.

Ventajas y características del HYT 939
El módulo de humedad digital iST HYT 939 cuenta con un área de detección resistente químicamente y protegida contra condensación, además de un diseño mecánico robusto para condiciones de alta temperatura y cargas elevadas. Está disponible en un embalaje estanco a la presión para aplicaciones de alta presión. El HYT 939 combina un sensor de humedad capacitivo de polímero con un ASIC y proporciona medidas calibradas con una precisión de ±1.8 % HR y ±0.2 °C. La humedad y la temperatura medidas se entregan como valores digitales a través de una interfaz compatible con I²C. El módulo es totalmente intercambiable sin ajustes; el error de linealidad y la deriva térmica se corrigen internamente.

Más ventajas del módulo digital de humedad HYT 939

• Calibrado y compensado en temperatura
• Excelente precisión y estabilidad humedad/temperatura
• Alta resistencia química
• Protocolo I²C (dirección 0x28 o dirección alternativa)
• Amplio rango de humedad y temperatura (0 % HR a 100 % HR y -40 °C a +125 °C)
• Deriva muy baja
• Muy estable a alta humedad
• Intercambiable sin ajustes
• Versión resistente a la presión (hasta 16 bar) bajo demanda

Ventajas y características del HYT 271
El módulo de humedad digital iST HYT 271 ofrece una amplia ventana de aplicación y una relación coste-rendimiento óptima manteniendo robustez mecánica y un área de detección resistente a la condensación. Combina un sensor capacitivo de polímero con un ASIC, está calibrado con precisión (±1.8 % HR y ±0.2 °C) y entrega la humedad relativa y la temperatura a través de una interfaz digital compatible con I²C. El error de linealidad y la deriva térmica se corrigen en chip, y el módulo es intercambiable sin ajuste.

Opción: Calibración de alta precisión para módulos HYT
La calibración y los bancos de medida de alta gama permiten que los módulos HYT alcancen precisiones de hasta ±1.4 % HR. Las calibraciones a medida pueden proporcionar mejor que ±1.4 % HR dentro de un rango limitado de 0–50 % HR. Para aplicaciones de punto de rocío o humedad muy baja (0–5 % HR), se puede lograr una mayor precisión (< ±0.5 % HR) con calibraciones y configuraciones específicas.

Calidad
IST AG está certificada según ISO 9001:2015 (calidad) e ISO 14001:2015 (medio ambiente). Los procesos documentados y las auditorías periódicas garantizan una producción y gestión de calidad consistentes.

Especificaciones técnicas

• Nombre del producto: HYT Evaluation Box
• Código de producto: 154775
• Rango de humedad operativo: 0 a 100 % HR (módulos); < 95 % sin condensación (placa)
• Rango de temperatura operativo: -20 °C a 120 °C (módulos); -20 °C a +50 °C (placa)
• Precisión humedad: ±1.8 % HR (0–90 % HR), ±3 % (>90 % HR) a 0–50 °C
• Precisión temperatura: ±0.2 °C @ 0–50 °C
• Interfaz digital: Placa a PC: USB; Placa a sensor: I²C
• Tensión de funcionamiento: 5 V (USB); 4 a 15 V DC
• Consumo de corriente: 50 a 300 mA
• Dimensiones (placa): 84 x 29 mm (L x W)
• Medio medido: Aire/Gas
