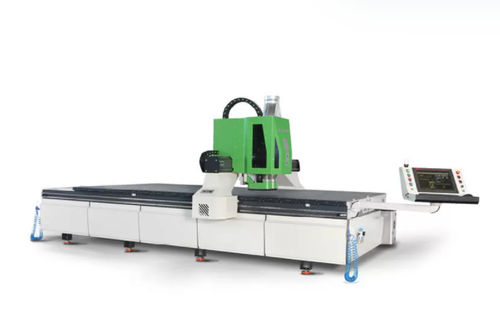

Centro de mecanizado CNC 3 ejes Ino XQ 1665

verticalpara aluminiopara cobre

La maquinaria de trabajo de paneles CNC de doble estación especializada en el mecanizado de paneles compuestos de aluminio También llamados en el mercado como paneles ACP o paneles ACM La máquina primero ranura y luego corta los paneles compuestos de aluminio mediante el uso de brocas de corte utilizando 2 motores de husillo de alta velocidad, sujeta los paneles por aspiración con una mesa de vacío y una bomba de aspiración, extrae las virutas que salen del panel por un sistema de extracción de polvo Gracias al sistema de trabajo de doble estación, es posible cargar 2 paneles diferentes con longitudes de hasta 3.200 mm cada uno y mientras la máquina está procesando uno de los paneles, es posible cargar y descargar el otro panel en la otra estación Esta máquina tiene un 50% más de capacidad en comparación con las máquinas de una sola estación Todos los ejes se mueven sobre guías lineales y son movidos por servomotores con reductores controlados por un verdadero controlador CNC La máquina puede procesar materiales de aleación ligera como: paneles compuestos de aluminio, HPL, paneles de aluminio de hasta 20 mm de grosor de pared, backalite, cobre, acrílico, plexiglás, etc El usuario no necesita aislar la mesa con juntas como en el sistema antiguo La aspiración está aislada dentro del sistema de aspiración bajo la mesa y tiene una fuerza de sujeción muy alta La mesa de aspiración está dividida en cámaras de zonas de aspiración más pequeñas. Cada zona está controlada por una válvula neumática de 24V para abrir y cerrar. Estas válvulas son controladas por el controlador CNC, y se abren y cierran según el tamaño del panel En la serie ino XQ, la máquina decide por sí misma qué zona abrir y qué zona cerrar, sin necesidad de que el operario la controle, de modo que el panel queda perfectamente sujeto a la mesa y no se mueve durante el proceso
