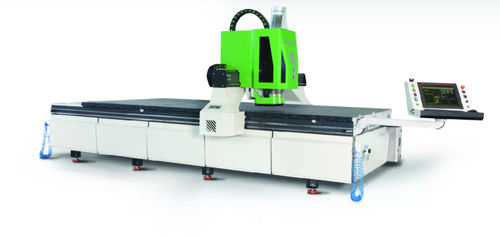

Centro de mecanizado CNC 3 ejes Ino XT 1640

verticaltipo puentepara aluminio

La maquinaria CNC para trabajar paneles está especializada en el mecanizado de paneles compuestos de aluminio. También llamados en el mercado como paneles ACP o paneles ACM. La máquina primero ranura y luego corta los paneles compuestos de aluminio mediante el uso de brocas de corte utilizando 2 motores de husillo de alta velocidad, sujeta los paneles por aspiración con una mesa de vacío y una bomba de aspiración, extrae las virutas que salen del panel por un sistema de extracción de polvo. Todos los ejes se mueven sobre guías lineales y son movidos por servomotores con reductores controlados por un verdadero controlador CNC. La máquina puede procesar materiales de aleación ligera como: paneles compuestos de aluminio, HPL, paneles de aluminio de hasta 20 mm de espesor de pared, baquelita, cobre, acrílico, plexiglás, etc. La máquina tiene una mesa de aspiración muy tecnológica hecha de plástico. El usuario no necesita aislar la mesa con juntas como en el sistema antiguo. La aspiración está aislada dentro del sistema de aspiración bajo la mesa y tiene una fuerza de sujeción muy alta. Esta es una tecnología muy nueva que sólo utiliza ino Machinery. La mesa de aspiración está dividida en cámaras de zonas de aspiración más pequeñas. Cada zona está controlada por una válvula neumática de 24V para abrir y cerrar. Estas válvulas son controladas por el controlador CNC, se abren y se cierran de acuerdo con el tamaño del panel. En la serie ino XT, la máquina decide por sí misma qué zona abrir y qué zona cerrar, sin necesidad de que el operario la controle, de modo que el panel queda perfectamente sujeto en la mesa y no se mueve durante el proceso. Gracias a la mentalidad de trabajo de doble husillo, hay 2 motores de husillo de 5,5 kW y 18.000 rpm cada uno, accionados por un convertidor de frecuencia para ajustar la velocidad de fresado.
