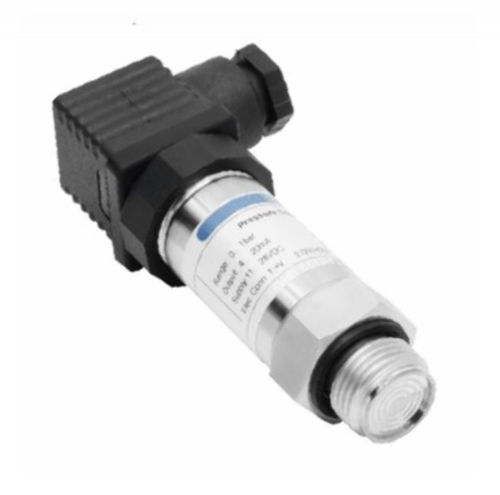

Transmisor de presión relativa CP02

absolutapiezorresistivode membrana

Descripción
Transmisor de presión industrial CP02 disponible en versiones absoluto, relativo y relativo sellado, diseñado para medidas de presión desde -1…0 bar hasta 0…1000 bar. Señal analógica, apto para aplicaciones industriales con carcasa protegida (IP65).

Características principales

• Rango de medida: -1 a 0 bar … 0 a 1000 bar
• Tipos de presión: Relativo, Relativo sellado, Absoluto
• Conexión de proceso: M20x1.5 macho (otras conexiones disponibles bajo pedido)
• No linealidad: 0,5% de la escala completa (FS)
• Protección de la carcasa: IP65

Rendimiento y entorno

• Error y derivaciones:
  • Deriva térmica en cero: ≤ ±0,05% FS/°C (≤1 bar); ≤ ±0,03% FS/°C (>1 bar)
• • Deriva térmica en la pendiente: ≤ ±0,05% FS/°C (≤1 bar); ≤ ±0,03% FS/°C (>1 bar)
• • Estabilidad a largo plazo: Máx. ±0,3% FS por año
• Temperaturas:
  • Temperatura de funcionamiento: -30 °C a 80 °C; variantes: -10 °C a 60 °C (Exia); -20 °C a 60 °C (Exd); -10 °C a 70 °C (cable)
• • Temperatura de almacenamiento: -40 °C a 120 °C; variante cable: -20 °C a 85 °C
• • Compensación en temperatura: 0 °C a 50 °C

Alimentación y salidas

• Alimentación: 11–28 V CC (versiones 2 hilos 4–20 mA), 11–28 V CC (versiones 3 hilos 0–5 V, 1–5 V, 0–10 V), o 3.3 V / 5 V CC para señales específicas
• Señales de salida disponibles: 4–20 mA (2 hilos); 0–5 V, 1–5 V, 0–10 V (3 hilos); 0,5–2,5 V o 0,5–4,5 V (3 hilos según opción)
• Carga: ≤ (U-11) / 0.02 Ω (2 hilos); ≥ 10 kΩ (3 hilos)
• Salida eléctrica: conector DIN43650 o cable (1,5 m)

Observaciones
Posibilidad de suministro con certificado de calibración (opción COFRAC disponible para la versión CP02).
