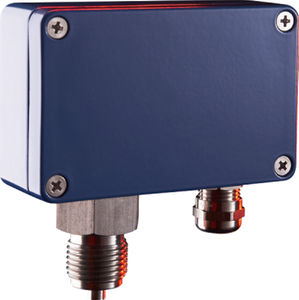

Transmisor de presión absoluta AD 1000

piezorresistivo4-20 mA0-10 V

Descripción
El transmisor de presión absoluta AD 1000 está diseñado para la medición de la presión absoluta y es adecuado para su uso en circuitos cerrados. La célula de medida está evacuada y fabricada en cobre elástico. La deformación de la célula debida a la presión absoluta se detecta mediante medición inductiva sin contacto y se convierte en una señal eléctrica de salida proporcional a la presión absoluta. La conexión de presión es pasante, lo que permite la medición de la presión absoluta en circuitos cerrados. La unidad puede suministrarse con un certificado de calibración opcional (certificado COFRAC, equivalente COFRAC o certificado acreditado COFRAC).

Funcionamiento

• Célula de medida al vacío en cobre elástico
• Medición inductiva sin contacto
• Señal de salida eléctrica proporcional a la presión absoluta
• Conexión de presión pasante para circuitos cerrados

Características principales

• Rangos de medida: 0 a 50…100 kPa
• Precisión: ±1% del rango
• Salidas eléctricas: 0..10 V o 0/4..20 mA
• Índice de protección: IP54 (protección limitada contra polvo y salpicaduras de agua)
• Pantalla opcional: 3 ½ dígitos
• Alimentación: 24 V CA/CC o 115..230 V CA

Especificaciones técnicas

• Modelo: AD 1000
• Tipo de medida: presión absoluta
• Principio de medida: célula evacuada + medición inductiva sin contacto
• Rangos disponibles: de 0 a 50 kPa hasta 100 kPa (según versión)
• Exactitud: ±1% del rango
• Salidas: 0..10 V, 0/4..20 mA (selección o versiones disponibles)
• Índice IP: IP54
• Pantalla local: opcional, 3 ½ dígitos
• Alimentación eléctrica: 24 V CA/CC o 115–230 V CA
• Conexión de presión: pasante (compatible con circuitos cerrados)
• Opción: certificado de calibración COFRAC o equivalente
