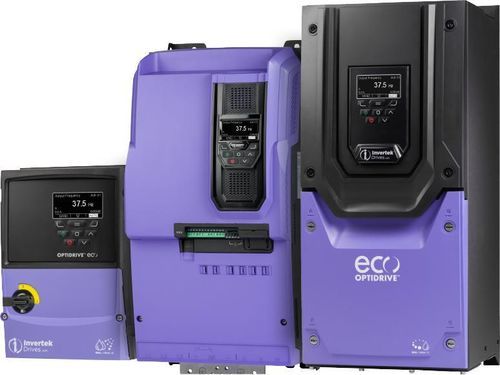

Variador de frecuencia de ventilador Optidrive Eco™

para bombapara HVACcon controlador PID

Descripción general
Variadores de CA para el control de ventiladores y bombas en sistemas HVAC de edificios. Optidrive Eco es un variador de frecuencia específico para la aplicación, diseñado para ofrecer control eficiente enérgicamente de unidades de tratamiento de aire, ventiladores y bombas en edificios comerciales y públicos.

Tratamiento de aire eficiente
Optimiza el caudal y la presión para satisfacer la demanda variable a lo largo del día, reduciendo el consumo innecesario de energía y los costes operativos y las emisiones de carbono.

Presurización de escaleras
Mantiene presiones aproximadas (normalmente alrededor de 50 Pa) en las vías de evacuación durante incendios. El variador controla con precisión la presión para ayudar a mantener las rutas de escape libres de humo y facilitar la evacuación segura.

Extracción de humos y modo incendio
Soporta sistemas dedicados de gestión y extracción de humos. La función de modo incendio mantiene la extracción de humos durante el tiempo máximo permitido y puede configurarse para operación bidireccional de ventiladores cuando se requiere inversión (por ejemplo, aparcamientos subterráneos).

Anulación en incendio (Fire Override)
Configurable para mantener la extracción segura y las operaciones de gestión de humos bajo condiciones de prioridad por incendio, manteniendo la extracción según la estrategia de seguridad requerida.

Control de bombas de enfriamiento y gestión multi-bomba
Proporciona control para bombas de enfriamiento, de circulación y de refrigeración. El control de doble consigna permite que las bombas cambien a consigas inferiores en periodos de baja demanda y restablezcan la operación completa cuando sea necesario. La gestión multi-bomba Optiflow avanzada permite conectar configuraciones Duty/Standby o Duty/Assist/Standby mediante cables RJ45 y ponerlas en servicio como un conjunto de bombas gestionado automáticamente para cambios automáticos de tarea.

Control de su sistema HVAC
Incluye un controlador PID integrado totalmente integrado con funciones HVAC y de ahorro energético, diseñado para una operación sencilla y una puesta en marcha rápida. En muchas instalaciones esto elimina la necesidad de controladores externos.

Operación de múltiples ventiladores
El control coordinado de estaciones de ventiladores es estándar, permitiendo el control independiente en múltiples ventiladores o bancos de ventiladores.

• Todos los variadores operan a velocidad variable para máximo ahorro energético.
• Compartición igual del tiempo de funcionamiento entre cada ventilador o banco de ventiladores.
• Reconfiguración automática del sistema en caso de fallo de un ventilador.
• Operación continuada del sistema cuando variadores individuales están apagados.
• Comunicación y tensión de control +24 V compartidas entre variadores mediante un cable patch RJ45 estándar.
• Indicadores de mantenimiento independientes por banco de ventiladores.
• Cualquier banco de ventiladores puede ponerse en modo Manual y se reincorporará automáticamente a la red cuando se vuelva a Auto.
• Para aplicaciones con transmisión por correa, cada ventilador puede configurarse para detección de rotura de correa.
• Aislador de red opcional con bloqueo para mantenimiento seguro.
• Variadores configurados mediante parámetros simples y autoconfiguración inteligente del variador.

Optimización de la eficiencia
Funciones avanzadas de optimización ajustan el uso de energía a la carga del ventilador o bomba para asegurar alta eficiencia. Los medidores de energía integrados muestran el consumo y permiten calcular los ahorros. Las funciones de evitación de resonancia permiten omitir frecuencias que provocan resonancia mecánica.

Modo de reposo integrado con Auto-boost
El modo reposo desactiva el variador cuando la demanda es baja y lo reactiva automáticamente cuando se necesita. Los ciclos de auto-boost evitan oscilaciones y aseguran una recuperación fiable de presión en arranques/paradas.

Reducción de ruido
Opciones de alta frecuencia de conmutación (hasta 32 kHz) reducen el ruido audible del motor. La selección de frecuencias a omitir evita frecuencias resonantes en conductos y tuberías. Ventiladores de refrigeración controlados por temperatura reducen el ruido del variador a baja carga.

Evitación de resonancia
El comportamiento de omisión de frecuencias programable minimiza la operación en frecuencias de resonancia dañinas transitándolas solo durante aceleración o desaceleración.

Detección de rotura de correa
Supervisa la carga en todo el rango de velocidad y la compara con las condiciones normales comisionadas para detectar deslizamiento de correa o fallo inminente, generando alarmas o advertencias antes de la falla completa. También puede detectar otras condiciones de pérdida de carga (acoplamiento roto, etc.).

Bypass controlado por variador
Puede operar como controlador de bypass dentro de un circuito de derivación. La selección de bypass puede ser comandada por un sistema de gestión del edificio o activarse automáticamente cuando el variador entra en fallo para minimizar la interrupción del servicio.

Man/Auto
Selección de control manual para puesta en marcha, pruebas del sistema o anulación temporal. La selección automática integrada devuelve el variador a funcionamiento automático cuando sea necesario.

Datos técnicos / Especificaciones

• Familia de modelos: Optidrive Eco™
• Aplicación: servicios HVAC de edificios — ventiladores y bombas
• Controlador PID integrado para integración HVAC
• Control de bomba de doble consigna
• Gestión multi-bomba Optiflow avanzada (conexión por cable RJ45)
• Contadores de consumo integrados y optimización energética
• Evitación de resonancia y selección de frecuencias a omitir
• Modo reposo integrado con Auto-boost
• Selección de frecuencia de conmutación hasta 32 kHz para funcionamiento silencioso del motor
• Detección de rotura de correa / pérdida de carga con ajuste de sensibilidad
• Control multi-ventilador coordinado con reparto igual de tiempo de funcionamiento y reconfiguración automática ante fallos
• Comunicación y tensión de control +24 V compartidas vía RJ45 entre variadores
• Indicadores de mantenimiento independientes por banco de ventiladores
• Aislador de red opcional con bloqueo para mantenimiento seguro
• Capacidad de bypass controlado por variador
• Selección Man/Auto con retorno automático a Auto
