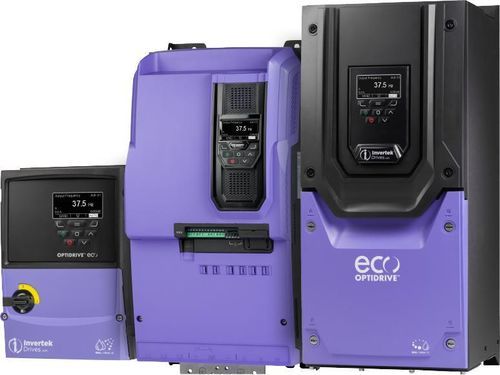

Unidad de control para bomba para sistema autónomo Optidrive Eco™

con alarma integradapara la gestión de bombascon reinicio automático de la bomba

Resumen
Optidrive Eco es una solución compacta de variador de frecuencia (VFD) específica para estaciones de bombeo, que permite un control flexible de múltiples bombas sin necesidad de PLCs ni unidades de control independientes. Diseñado para simplificar la instalación y la operación, proporciona control centralizado, puesta en marcha rápida y funcionamiento a velocidad variable eficiente para hasta cinco bombas.

Optiflow (Control total)

• Un único variador Master gestiona y supervisa la operación del sistema; las conexiones de control se realizan únicamente al Master.
• Los variadores Slave se conectan mediante un único enlace RJ45 y requieren una puesta en marcha mínima, reduciendo tiempo de instalación.
• Admite hasta cinco bombas en cualquier configuración (servicio / asistencia / reserva) con rotación automática de turno para equilibrar los tiempos de funcionamiento y maximizar la vida útil y la eficiencia.

Beneficios clave

• Presión y caudal constantes independientemente del número de bombas en funcionamiento; las bombas adicionales se ponen en línea automáticamente cuando aumenta la demanda y se apagan cuando no se requieren.
• Reconfiguración automática en caso de fallos en bombas o variadores, incluido el Master, para mantener el servicio.
• El sistema continúa operando cuando variadores individuales están apagados; el Master puede aislarse sin afectar a los Slaves.

Evitar paradas de bomba

• Detección/limpieza de obstrucciones: detecta atascos y puede activar ciclos de limpieza/desenredado programables para eliminar obstrucciones automáticamente.
• Protección contra funcionamiento en seco: monitoriza velocidad/potencia para avisar o apagar la bomba al detectar funcionamiento en seco y evitar daños.
• Función de precalentamiento del motor: precalentamiento configurable para prevenir la condensación durante inactividad y justo después de detenerse.
• Ciclo de agitación de la bomba: ciclos de limpieza/agitación configurables que se activan tras periodos de inactividad para eliminar sedimentos.

Bypass controlado por el variador
El variador puede funcionar como controlador de bypass inteligente dentro de un circuito de derivación. El modo bypass puede activarse por comandos del sistema de gestión del edificio o seleccionarse automáticamente en condiciones de fallo para minimizar la interrupción del servicio.

Cebado de bomba con protección frente a rotura de tubería
El modo de cebado proporciona arranques controlados para asegurar el llenado y la presurización correctos de la tubería. Las alarmas de baja presión se ignoran durante el cebado, pero un tiempo de espera de seguridad impide un funcionamiento continuo si el cebado falla. En operación normal el variador supervisa la presión mínima y disparará ante presión baja sostenida (p. ej. rotura de tubería).

Características de control de bombas

• Funcionamiento a velocidad variable en todos los variadores para el máximo ahorro energético.
• Igual reparto de tiempo de funcionamiento entre bombas mediante rotación automática de servicio.
• Reconfiguración automática en caso de fallo de bomba o variador (incluido el Master).
• Funcionamiento continuado cuando variadores individuales están apagados, incluyendo el aislamiento seguro del Master.
• Comunicación entre variadores y suministro de control +24V compartido mediante cable RJ45 estándar.
• Indicadores de mantenimiento independientes por bomba para facilitar la planificación del servicio.
• Cualquier bomba puede ponerse en modo manual (Hand) y se reincorporará automáticamente a la red al volver a Auto.
• Para aplicaciones de aguas residuales, cada bomba puede configurarse para detección de obstrucciones/enredos y activar ciclos automáticos de limpieza/desenredado.
• Aislador de red opcional con bloqueo para mantenimiento seguro.
• Optiflow configurado mediante un conjunto simple de parámetros y la autoconfiguración inteligente del variador para una puesta en servicio rápida.
