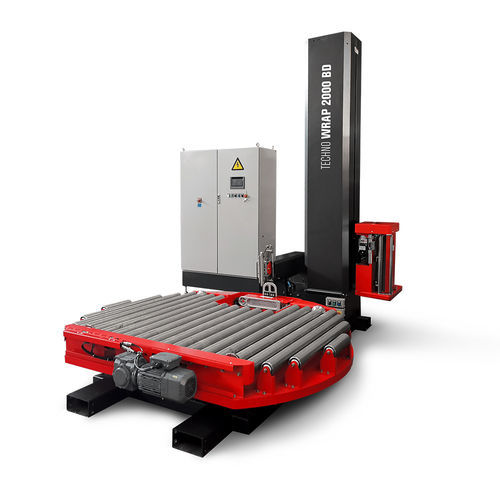

Envolvedora con plataforma giratoria Techno Wrap 2000 BD

automáticacon rodilloscon rodillos motorizados

Resumen
La Techno Wrap 2000 BD es una envolvedora automática en línea diseñada para la integración en líneas de producción y el manejo automatizado de palets. Equipada con PLC SIEMENS y pantalla táctil a color de 7,2", dispone de unidad neumática de soldadura por contraste, alimentación automática del film, corte y soldadura automáticos, sensores fotoeléctricos para detección de entrada/salida y altura del palet, y corona giratoria con rodillos motorizados para avance. Permite almacenar hasta 15 programas; el modo tránsito facilita la integración en línea sin ejecutar el ciclo de envoltura.

5 motivos para elegir esta máquina

• Soporte técnico dedicado para compra e integración
• Diseñada para operaciones de embalaje automatizadas en línea
• Garantía de 12 meses en repuestos
• Puesta en marcha rápida y memorización de 15 programas
• Fabricante con más de 35 años de experiencia en el mercado

Descripción del producto
El control está gestionado por un PLC SIEMENS con pantalla táctil de 7,2" que incorpora autodiagnóstico y funciones manuales. Funciones automáticas: carro de preestirado motorizado con plegado del film al final del ciclo, sistema neumático de enganche y soldadura sobre placa de contraste, corte y soldadura automáticos, avance automático mediante rodillos motorizados. Están disponibles protecciones perimetrales (puertas con enclavamiento, barreras de seguridad) para instalaciones conformes CE.

Datos técnicos
Tensión de alimentación: 380 V trifásico
Frecuencia: 50/60 Hz
Potencia instalada: 1,6 kW
Dimensiones máquina: L 2900 x W 2000 x H 3150 mm
Peso máquina: 1400 kg
Diámetro del plato: 2000 mm
Velocidad de rotación mesa: 0–10 rpm
Altura estándar cinta de rodillos: 460 mm (otras alturas bajo pedido)
Dimensiones máximas producto en plato: L 1000 x An 1200 mm
Altura útil: H 2200 mm
Peso máximo producto: 2000 kg

Características clave

• Estructura en chapa de acero pintada
• Transmisión del carro de bobina con cinemática de cadena
• Carro de preestiraje motorizado a relación fija
• Sistema neumático de enganche, corte y soldadura por contraste
• Control por PLC y pantalla táctil con autodiagnóstico
• Alarma acústica y visual al inicio del ciclo; paro de emergencia y rearmado conforme CE
• Inversor para arranque progresivo y parada indexada de la mesa
• Componentes eléctricos Schneider; sensores Pepperl+Fuchs
• Modos manual y automático; capacidad de operación sin supervisión

Parámetros ajustables desde el panel

• Rotaciones en base y en la parte superior del palet
• Velocidad de rotación de la mesa (0–10 rpm)
• Velocidad de subida/bajada del carro
• Número de ciclos completos
• Posicionamiento y desaceleración de la mesa al final del ciclo
• Ajuste digital del borde del film
• Parámetros de soldadura y corte de film
• Tiempo de soplado para eliminación de la cola y velocidad de dispensación del film
• Ajuste de velocidad de la ralla y E/S para autodiagnóstico

Características del producto a trabajar

• Dimensiones máximas en plato: L 1000 x An 1200 mm
• Altura útil: H 2200 mm
• Peso máximo soportado: 2000 kg

Características del carrete de film

• Diámetro exterior máximo: 280 mm
• Diámetro interno del núcleo: 76 mm
• Altura del film: 500 mm
• Peso máximo del carrete: 16 kg
• Espesor de film admitido: 12–35 µm

Especificaciones técnicas

• Modelo: Techno Wrap 2000 BD
• PLC: SIEMENS con pantalla táctil 7,2"
• Memoria: hasta 15 programas
• Plato Ø 2000 mm; mesa motorizada tipo rodillos
• Potencia: 1,6 kW · 380 V 3~ · 50/60 Hz
