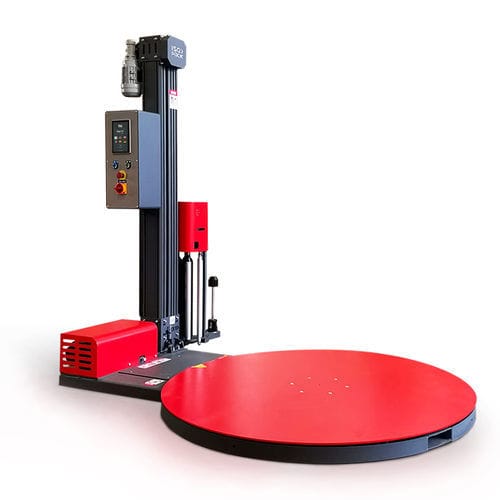

Envolvedora con plataforma giratoria E-WRAP 1000B

semiautomáticapara uso industrialde film estirable

Resumen
La E‑Wrap 1000B es una máquina semiautomática de envoltura con film y mesa giratoria, dotada de un avanzado sistema de control electrónico con placa dedicada y pantalla táctil color de 7". Incluye un carro de preestiramiento motorizado con ratios fijos, 6 recetas configurables, diagnóstico E/S en tiempo real y un registro integrado de estadísticas, tiempos y palets procesados.

Principales ventajas

• Carro de preestiramiento motorizado con ratios fijos para tensión de film constante y estabilización uniforme
• Pantalla táctil color 7" intuitiva con gestión de recetas y diagnósticos guiados
• Seis recetas de trabajo personalizables para aplicaciones estándar
• Placa electrónica integrada que monitoriza fases y reporta anomalías en tiempo real
• Diseñada para uso industrial con 12 meses de garantía en repuestos

Funcionalidad de la pantalla táctil
Desde la pantalla táctil gráfica de 7" el operario puede configurar y almacenar parámetros de envoltura y acceder a secciones administrativas, estadísticas y de diagnóstico técnico. Parámetros: número de vueltas en base/parte superior, ciclos de ascenso/descenso del carro, velocidad de la mesa, velocidad del carro y tiempo de lectura de la fotocélula para descarga de film. La pantalla ofrece ayuda guiada para resolución de fallos, historial de alarmas y archivo de mantenimiento.

Información del producto (valores clave)
Tamaño máquina: L 2300 x W 1500 x H 2680 mm
Peso máquina: 450 kg
Diámetro plato: 1500 mm
Velocidad rotación mesa: 0 – 12 rpm
Tensión alimentación: 220 V monofásico
Frecuencia: 50 / 60 Hz
Potencia instalada: 1.2 kW
Preestiramiento film: Motorizado (ratios fijos)
Dimensiones máximas bobina: H 500 mm Ø 280 mm
Espesor film: 12 – 35 µm

Características técnicas

• Estructura en acero y aluminio
• Columna de aluminio extrusionado articulada a la base para instalación rápida
• Carro accionado por cinematismo de doble cadena
• Gestión mediante placa integrada y pantalla táctil 7"
• Dispositivo de parada de seguridad en la base del carro (CE)
• Indicador de alarma tricolor en cima de la columna
• Diagnóstico guiado de fallos desde la pantalla táctil
• Arranque/parada o reinicio desde pantalla o botones físicos
• Botón de emergencia y reinicio conforme a normativa CE
• Sistema de arranque progresivo y parada indexada de la mesa
• Estadísticas, tiempos y número de palets procesados
• Modo manual disponible
• Reanudación del envasado tras reinicio de error o cambio de bobina
• Configuración de 6 recetas de trabajo

Ajustes del panel de control (ejemplos)

• Número de ciclos de bobinado
• Velocidad de rotación mesa de 0 a 12 rpm
• Ajustes de sangrado y preestiramiento de film
• Ajuste del preestiramiento del film
• Número de vueltas en base y parte superior del palet
• Velocidad subida/bajada del carro (independiente) 0 a 5,9 m/min

Características de los productos trabajables

• Dimensiones máximas producto (mesa estándar 1500 mm): L 800 x W 1200 mm
• Altura útil de bobinado: H 2200 mm (columna estándar)
• Peso máximo del producto: 1500 kg

Opcionales

• Plato 1650 mm (para palets 1000 x 1200 mm)
• Rampa de acceso (para plato 1500 mm)
• Rampa de acceso (para plato 1650 mm)
• Columna aumentada para altura útil 2600 mm
• Fotocélula para lectura de productos negros

Especificaciones técnicas (resumen)

• Modelo: E‑Wrap 1000B
• Tamaño máquina: L 2300 x W 1500 x H 2680 mm
• Peso máquina: 450 kg
• Diámetro plato estándar: 1500 mm (opcional 1650 mm)
• Capacidad mesa: 1500 kg
• Velocidad rotación mesa: 0 – 12 rpm
• Tensión alimentación: 220 V monofásico
• Frecuencia: 50 / 60 Hz
• Potencia instalada: 1.2 kW
• Velocidad carro (subida/bajada): 0 – 5,9 m/min
• Preestiramiento film: Motorizado (ratios fijos)
• Dimensiones máx bobina: Ø ext. 280 mm; altura 500 mm; núcleo 76 mm; peso máx 16 kg
• Espesor film aceptado: 12 – 35 µm
