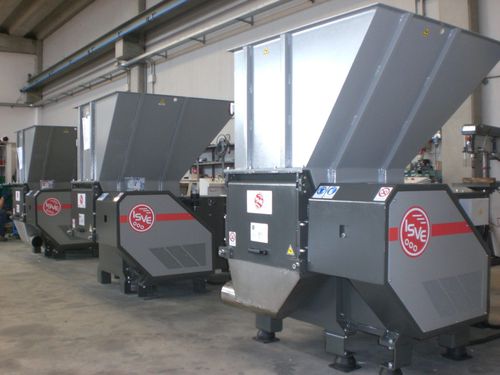

Destrozador primario MS 22-60

de 1 ejecon papel separadorde neumáticos

Descripción
El triturador mono-árbol MS 22-60 está diseñado para el tratamiento de residuos industriales de alta consistencia. Un empujador hidráulico alimenta el material hacia un rotor portaherramientas para la reducción de tamaño. Cribas intercambiables permiten seleccionar la granulometría final (14–35 mm).

Características principales:

• Potencia rotor: 18,5 kW (25 HP)
• Potencia central hidráulica: 2,2 kW (3 HP)
• Transmisión: por correas
• N.º de rotores: 1
• Diámetro rotor: 220 mm
• Longitud rotor: 600 mm
• Cuchillas reversibles: 27 (4 lados utilizables)
• Velocidad rotor: aprox. 85 rpm
• Cámara de corte: 600 x 700 mm
• Recorrido útil del empujador: 500 mm
• Peso aproximado: 1.800 kg
• Rendimiento estimado: 200–400 kg/h
• Seguridad: paro de emergencia, sistema de inversión del cajón

Recomendaciones de uso
Apto para funcionamiento en línea o independiente en líneas de reciclaje y tratamiento de residuos. Recomendado para trozos de madera, plásticos gruesos, papel, documentos confidenciales, chapas extruidas y neumáticos pequeños.

Construcción del triturador

• Bastidor de acero soldado
• Soportes de rodamiento con sellado contra polvo y líquidos
• Rotor de gran espesor Ø220 mm × 600 mm con 23 placas portacuchillas y 27 cuchillas reversibles en acero alto en aleación y resistente al desgaste
• 2 contracuchillas regulables (superior e inferior) en acero anti-desgaste
• Cajón empujador con accionamiento hidráulico y carrera útil de 500 mm
• Central hidráulica incluida
• Sistema de poleas y correas para limitar el esfuerzo mecánico por vibraciones del rotor
• Motor principal multivoltaje/multifrecuencia 18,5 kW (clase EFFICIENCY PREMIUM IE3) y motor de 2,2 kW para la central hidráulica
• Tolva de carga superior en chapa soldada
• Cribas intercambiables que determinan la granulometría del material triturado

Sistema de control

• Cuadro eléctrico conforme a normas CE con limitador de par que invierte el movimiento del rotor ante sobrecarga
• Módulo interno principal (LOGO SIEMENS) para control de periféricos
• Funciones de paro de emergencia
• Ejecución conforme a la normativa CE

Accesorios

• Cribas intercambiables (Ø 14, 16, 20, 25, 30, 35 mm)
• Cajón conectable a sistema de aspiración (salida Ø160 mm)
• Cajón colector con 4 ruedas pivotantes, ventana de inspección en plexiglás, pomos de fijación y micro de seguridad
• Cierre superior de tolva con ventana lateral y juntas de goma para evitar fugas durante la trituración
• Sistema de refrigeración del rotor

Accesorios específicos para fresado de cables eléctricos

• Placa de protección del rotor (evita sobrecarga al alimentar materiales en madeja)
• Software de parada de la trituradora en caso de sobrecarga del sistema de separación/afinador

Características / especificaciones técnicas

• Modelo: MS 22-60 IT
• Potencia rotor: 18,5 kW (25 HP)
• Potencia central hidráulica: 2,2 kW
• Transmisión: correas/poleas
• Diámetro rotor: 220 mm
• Longitud rotor: 600 mm
• Cuchillas: 27 cuchillas reversibles (4 lados utilizables)
• Velocidad rotor: aprox. 85 rpm
• Cámara de corte: 600 x 700 mm
• Recorrido empujador: 500 mm
• Peso aproximado: 1.800 kg
• Producción: 200–400 kg/h (según material)
• Diámetros de criba disponibles: 14, 16, 20, 25, 30, 35 mm
