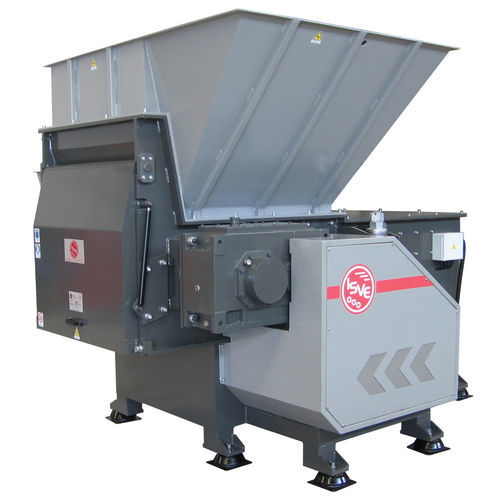

Destrozador primario MS 40-100 IT

de 1 ejecon papel separadorpara cables

Descripción
El triturador mono-árbol MS 40-100 IT está diseñado para el tratamiento industrial continuo de grandes volúmenes de residuos. Un cajón empujador accionado hidráulicamente introduce el material hacia un rotor portaherramientas que reduce el tamaño por cizallamiento e impacto. Una criba intercambiable determina la granulometría final. La estructura soldada y la transmisión por correas reducen las solicitaciones mecánicas en usos intensivos.

Características principales

• Potencia rotor: 45 kW (60 HP)
• Potencia unidad hidráulica: 4 kW (≈5,4 HP)
• Transmisión: por correas
• Número de rotores: 1
• Diámetro rotor: 400 mm
• Longitud rotor: 900 mm
• Carrera del empujador (útil): 800 mm
• Número de herramientas reversibles: 52 (4 caras utilizables)
• Cuchillas fijas superiores: 3
• Cuchillas fijas inferiores: 3
• Velocidad media del rotor: 73 rpm
• Peso: 4.620 kg
• Capacidad de producción: aprox. 1–1,5 t/h
• Dispositivos de seguridad: paro de emergencia, sistema de inversión de cajón

Aplicaciones recomendadas
Apto para triturar una amplia gama de materiales en líneas industriales: restos de madera, piezas plásticas de gran espesor, papel y documentos confidenciales, chapas extruidas, residuos de caucho, cables eléctricos (con accesorios específicos) y otros residuos voluminosos.

Construcción del triturador

• Bastidor de acero soldado diseñado para trabajos pesados
• Soportes de rodamientos con sellado contra polvo y líquidos
• Rotor de gran espesor Ø400 mm × 900 mm con 52 placas porta-herramientas y 52 herramientas anti-desgaste de aleación alta (4 caras utilizables)
• Seis contracuchillas regulables (3 superiores, 3 inferiores) en acero anti-desgaste
• Cajón empujador accionado hidráulicamente con 800 mm de carrera útil
• Unidad hidráulica con bomba de engranajes y radiador de enfriamiento de aceite
• Transmisión mediante poleas y correas para aislar las partes mecánicas de las vibraciones del rotor
• Motor principal multi-tensión/multi-frecuencia 45 kW (IE3) y motor de 4 kW para la unidad hidráulica
• Cámara de corte: 900 × 1250 mm
• Tolva de chapa soldada para carga superior
• Criba intercambiable para determinar el tamaño del triturado
• Sistema de descarga: según configuración

Sistema de control

• Cuadro eléctrico conforme a normas CEE con limitador de par que invierte la dirección del rotor en caso de sobrecarga
• PLC SIEMENS S7-1200 para control de periféricos
• Pantalla táctil a color de 6 pulgadas para ajuste de parámetros
• Software de autoregulación: AUTO TUNING ISVE
• Software preparado para controlar el sistema de carga, el molino y la planta de aspiración
• Funciones de parada de emergencia y paro de la instalación
• ISVE MAINTENANCE PROGRAM: avisos de mantenimiento en pantalla
• Predisposición para asistencia remota y SAFETY SERVER CONNECTION ISVE (supervisión en tiempo real)
• Ejecución según normas CE

Accesorios

• ISVE Server Connect: monitorización remota y ajuste/actualización de parámetros vía Internet
• Cribas intercambiables (Ø: 14, 16, 20, 25, 30, 35 mm)
• Cajón conectable a sistema de aspiración
• Cierre superior de tolva con ventana lateral y bandas de goma para evitar fugas
• Sistema de refrigeración del rotor
• Recubrimiento anti-desgaste para rotor

Accesorios específicos para el tratamiento de cables eléctricos

• Placa de protección del rotor para evitar sobrecargas al introducir materiales en madeja
• Software de paro del triturador en caso de sobrecarga del sistema de separación o del molino refinador

Especificaciones técnicas

• Modelo: MS 40-100 IT (VERSIÓN 2022)
• Potencia rotor: 45 kW (60 HP)
• Potencia unidad hidráulica: 4 kW
• Transmisión: por correas
• Diámetro rotor: 400 mm
• Longitud rotor: 900 mm
• Carrera empujador: 800 mm
• Herramientas reversibles: 52 (4 caras utilizables)
• Cuchillas fijas: sup. 3 / inf. 3
• Velocidad rotor (media): 73 rpm
• Cámara de corte: 900 × 1250 mm
• Peso: 4.620 kg
• Producción: aprox. 1–1,5 t/h
• Normas: CE
