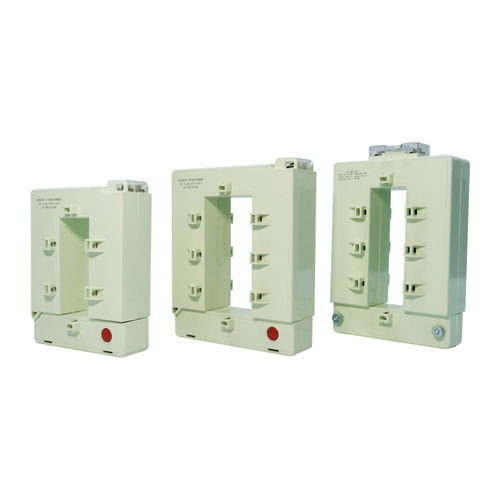

Transductor de corriente con transformador CC 0.66 series

en riel DINfijode pinza

Descripción general
La serie CC 0.66 de transformadores de corriente de núcleo partido dispone de núcleos abribles en acero al silicio o microcristalinos, bobinados con cobre esmaltado y carcasas en plástico técnico PC o nylon. Ofrecen instalación sencilla, buena linealidad y están indicados para medición, supervisión y transformación de energía. Ejemplos de codificación por color: Naranja: 60A/20mA, 150A/50mA, 200A/66,7mA; Azul oscuro: 200A/5A, 800A/5A, 1500A/5A; Blanco: 200A/5A, 600A/1A, 800A/5A, 1000A/5A, 2000A/1A, 3000A/5A, 4000A/5A.

Descripción de las características principales

• Rango de corriente primaria: 5 A – 5000 A; opciones de corriente secundaria: 5 A, 1 A, 0,1 A; gama completa disponible.
• Clases de precisión disponibles: 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0 (ejemplos de modelos: 0,5 y 0,2).
• Instalación: diseño de núcleo partido para montaje por abrazadera; opciones para riel DIN o placa fija para instalaciones permanentes.
• Los núcleos magnéticos reciben tratamiento térmico en atmósfera de nitrógeno a alta temperatura para garantizar precisión y rendimiento estables.

OC0.66 I Serie (especificaciones)
Nombre: CC 0.66-30I — Corriente de entrada nominal: 200 A — Corriente de salida nominal (S1-S2): 5 A — Tensión nominal: 660 V — Carga nominal (S1-S2): 2,5 VA — Precisión (S1-S2): 0,5 — Relación de devanado (N1:N2): 1:40 — Tensión soportada (P-S): 3000 Vac (1 mA, 1 min) — Resistencia de aislamiento (P-S): ≥100 MΩ (tensión nominal 500 Vdc) — Frecuencia: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitud de trabajo: ≤3000 m — Carcasa: Azul oscuro, 120°C; grado de retardancia a la llama V0 o V1 — Clase de aislamiento: E — Normas medioambientales: RoHS2.0
Nombre: CC 0.66-40I — Corriente de entrada nominal: 800 A — Corriente de salida nominal (S1-S2): 5 A — Tensión nominal: 660 V — Carga nominal (S1-S2): 10 VA — Precisión (S1-S2): 0,5 — Relación de devanado (N1:N2): 1:160 — Tensión soportada (P-S): 3000 Vac (1 mA, 1 min) — Resistencia de aislamiento (P-S): ≥100 MΩ (tensión nominal 500 Vdc) — Frecuencia: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitud de trabajo: ≤3000 m — Carcasa: Azul oscuro, 120°C; grado de retardancia a la llama V0 o V1 — Clase de aislamiento: E — Normas medioambientales: RoHS2.0
Nombre: CC 0.66-80I — Corriente de entrada nominal: 1500 A — Corriente de salida nominal (S1-S2): 5 A — Tensión nominal: 660 V — Carga nominal (S1-S2): 20 VA — Precisión (S1-S2): 0,5 — Relación de devanado (N1:N2): 1:300 — Tensión soportada (P-S): 3000 Vac (1 mA, 1 min) — Resistencia de aislamiento (P-S): ≥100 MΩ (tensión nominal 500 Vdc) — Frecuencia: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitud de trabajo: ≤3000 m — Carcasa: Azul oscuro, 120°C; grado de retardancia a la llama V0 o V1 — Clase de aislamiento: E — Normas medioambientales: RoHS2.0

OC0.66 II Serie (especificaciones)
Nombre: OC 0.66-30×20II — Corriente de entrada nominal (primaria): 500 A — Corriente de salida nominal (S1-S2): 5 A — Tensión nominal: 660 V — Carga nominal (S1-S2): 20 VA — Precisión (S1-S2): 0,2 — Relación de devanado (N1:N2): 1:100 — Tensión soportada (P-S): 3000 Vac (1 mA, 1 min) — Resistencia de aislamiento (P-S): ≥100 MΩ (tensión nominal 500 Vdc) — Frecuencia: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitud de trabajo: ≤3000 m
Nombre: OC 0.66-60×40II — Corriente de entrada nominal (primaria): 1500 A — Corriente de salida nominal (S1-S2): 5 A — Tensión nominal: 660 V — Carga nominal (S1-S2): 5 VA — Precisión (S1-S2): 0,5 — Relación de devanado (N1:N2): 1:300 — Tensión soportada (P-S): 3000 Vac (1 mA, 1 min) — Resistencia de aislamiento (P-S): ≥100 MΩ (tensión nominal 500 Vdc) — Frecuencia: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitud de trabajo: ≤3000 m
Nombre: OC 0.66-125×60II — Corriente de entrada nominal (primaria): 3000 A — Corriente de salida nominal (S1-S2): 5 A — Tensión nominal: 660 V — Carga nominal (S1-S2): 15 VA — Precisión (S1-S2): 0,5 — Relación de devanado (N1:N2): 1:600 — Tensión soportada (P-S): 3000 Vac (1 mA, 1 min) — Resistencia de aislamiento (P-S): ≥100 MΩ (tensión nominal 500 Vdc) — Frecuencia: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitud de trabajo: ≤3000 m
Nombre: OC 0.66-130×40II — Corriente de entrada nominal (primaria): 2000 A — Corriente de salida nominal (S1-S2): 5 A — Tensión nominal: 660 V — Carga nominal (S1-S2): 20 VA — Precisión (S1-S2): 0,2 — Relación de devanado (N1:N2): 1:400 — Tensión soportada (P-S): 3000 Vac (1 mA, 1 min) — Resistencia de aislamiento (P-S): ≥100 MΩ (tensión nominal 500 Vdc) — Frecuencia: 50/60 Hz — Temperatura: -30°C ~ +120°C — Altitud de trabajo: ≤3000 m

Especificaciones técnicas

• Serie: CC 0.66 (núcleos abribles en acero al silicio o microcristalino).
• Corriente primaria: 5 A – 5000 A (ejemplos: 200 A, 500 A, 800 A, 1500 A, 2000 A, 3000 A).
• Opciones de corriente secundaria: 5 A, 1 A, 0,1 A.
• Clases de precisión: 0,1, 0,2S, 0,2, 0,5S, 0,5, 1,0.
• Tensión nominal: 660 V.
• Cargas nominales ejemplos: 2,5 VA, 5 VA, 10 VA, 15 VA, 20 VA.
• Ejemplos de relaciones de bobinado: 1:40, 1:100, 1:160, 1:300, 1:400, 1:600.
• Tensión soportada (P-S): 3000 Vac (1 mA, 1 min).
• Resistencia de aislamiento (P-S): ≥100 MΩ (a 500 Vdc).
• Frecuencia de funcionamiento: 50/60 Hz.
• Rango de temperatura de funcionamiento: -30°C a +120°C.
• Altitud máxima de trabajo: ≤3000 m.
• Material de la carcasa: PC o nylon; opción azul oscuro con retardancia al fuego V0 o V1.
• Clase de aislamiento: E.
• Conformidad ambiental: RoHS2.0.
