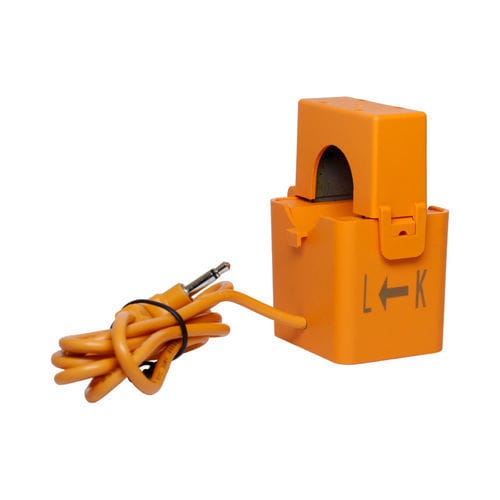

Transductor de corriente con transformador CTK series

de pinzaACcon apertura

Descripción del producto
La serie CTK de transformadores de corriente de núcleo partido tipo pinza utiliza un núcleo de acero al silicio conmutables o un núcleo ultra-microcristalino, bobinado con hilo de cobre esmaltado puro, y una carcasa de plástico técnico PC o nylon. Facilitan la instalación en línea y ofrecen medidas lineales estables, aptas para monitorización de equipos y gestión energética en entornos industriales.

Descripción de las características principales

• Rango de corriente primaria: 5A–500A.
• Rango de corriente secundaria: 1mA–5A.
• Diámetro interior: 10–50 mm.
• Clase de precisión: 0,5–2.
• El núcleo se trata térmicamente en alta vacío para lograr precisión estable y alta sensibilidad.
• Carcasa exterior en PA66 retardante de llama y alta tenacidad, con buena resistencia al envejecimiento.
• Estructura de núcleo partido y apertura tipo pinza para instalación en vivo y retrofit sin desconectar el conductor primario.

Parámetros de selección del producto (tabla)
Nombre — CTK10-60A-20mA | CTK16-150A-50mA | CTK24-200A-66.7mA
Corriente de entrada nominal (P1-P2) — 60A | 150A | 200A
Corriente de salida nominal (S1-S2) — 20mA | 50mA | 66,7mA
Relación (N1-N2) — 1:3000 | 1:3000 | 1:3000
Precisión (S1-S2) — 0,5 (error angular ≤120') | 0,5 | 0,5
Resistencia dieléctrica — 2,5V/2mA/60SEC (AC50Hz) para todos los modelos
Resistencia de aislamiento — ≥1000MΩ (tensión nominal 500Vdc) para todos los modelos
Frecuencia de funcionamiento — 50–60Hz para todos los modelos
Resistencia de carga — 10Ω para todos los modelos

Aplicaciones
Los transformadores de corriente de núcleo partido se utilizan ampliamente en actualizaciones de distribución en baja tensión, despliegue de redes inteligentes y monitorización del consumo energético debido a que permiten la instalación en vivo sin desmontar barras colectoras. Aplicaciones típicas: reformas de eficiencia energética en grandes empresas, modernización de redes urbanas/rurales, monitorización de centros de datos, zonas de distribución inteligentes y control de consumo de equipos medioambientales.

Especificaciones técnicas

• Serie: CTK.
• Rango de corriente primaria: 5A–500A.
• Rango de corriente secundaria: 1mA–5A.
• Diámetro interior típico: 10–50 mm.
• Clase de precisión: 0,5–2 (ej.: 0,5 con error angular ≤120').
• Modelos típicos: CTK10-60A-20mA; CTK16-150A-50mA; CTK24-200A-66.7mA.
• Relación: 1:3000 (típico para los modelos listados).
• Resistencia dieléctrica: 2,5V/2mA/60SEC (AC50Hz).
• Resistencia de aislamiento: ≥1000MΩ a 500Vdc.
• Frecuencia de funcionamiento: 50–60Hz.
• Resistencia de carga: 10Ω.
• Núcleo: acero al silicio conmutable o ultra-microcristalino, tratamiento térmico en alto vacío.
• Bobinado: hilo de cobre esmaltado puro.
• Carcasa: plástico técnico PC o nylon; carcasa exterior PA66 (retardante de llama).
• Montaje: núcleo partido con apertura tipo pinza para instalación en vivo y retrofit sencillo.
