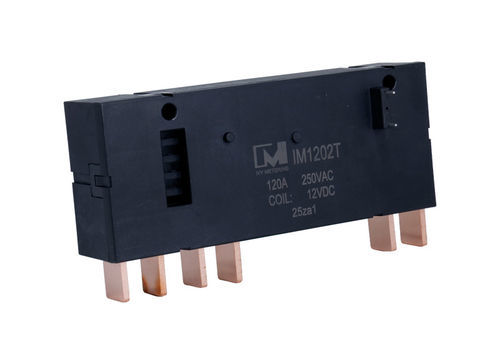

Relé electromecánico AC IM1202T UC2

3NC3NAcompacto

Descripción del producto
El relé de enclavamiento por pulso 3 fases IM1202T 120A es un equipo de control de baja potencia diseñado para aplicaciones de conmutación de alta corriente. Se acciona mediante impulsos —consumiendo energía solo durante la conmutación— y mantiene su estado gracias a un imán permanente interno, eliminando la necesidad de alimentación continua de la bobina. Es adecuado para control de contadores, cuadros industriales y equipos de redes inteligentes que requieren conmutación de contactos fiable y de bajo consumo.

Modelo y características clave

• Modelo: IM1202T (relé de enclavamiento 3 fases 120A)
• Contacto tripolar para control independiente en tres vías
• Corriente máxima de conmutación: 120A — apto para cargas pesadas
• Bobina accionada por pulsos con bajo consumo (alimentación solo durante la conmutación)
• Alta resistencia a golpes y diseño para operación fiable a largo plazo
• Cumple IEC 62052-31:2020 UC2
• Posibilidades de ensamblado: cable flexible, tiras de cobre o opciones con shunt integrado
• Aplicaciones típicas: contadores de energía, control industrial, PDU, cuadros de control, control de iluminación, sistemas de red inteligente

Parámetros del producto

• Carga nominal: 120A @ 250VAC
• Forma de contacto: 3A / 3B
• Consumo nominal de la bobina: 5.0 / 10.0 W (30 ms)
• Resistencia dieléctrica: 4 kV
• Dimensiones compactas: 115 × 47 × 26 mm
• Material de los contactos: AgSnO2
• Potencia máxima de conmutación: 30000 VA
• Resistencia de contacto: ≤ 1.0 mΩ
• Tiempo de accionamiento: 30 ms
• Tiempo de liberación: 30 ms
• Durabilidad eléctrica: 10000 ciclos
• Durabilidad mecánica: 100000 ciclos
• Aumento de temperatura: ≤ 55 K
• Temperatura ambiente: -40°C a 85°C
• Humedad ambiente: 45% a 95% HR

Especificaciones técnicas

• Carga nominal: 120A @ 250VAC
• Forma de contacto: 3A / 3B
• Consumo nominal de la bobina: 5.0 / 10.0 W (30 ms)
• Resistencia dieléctrica: 4 kV
• Dimensiones: 115 × 47 × 26 mm
• Material de los contactos: AgSnO2
• Potencia máxima de conmutación: 30000 VA
• Resistencia de contacto: ≤ 1.0 mΩ
• Tiempo de accionamiento / liberación: 30 ms / 30 ms
• Durabilidad eléctrica: 10000 ciclos
• Durabilidad mecánica: 100000 ciclos
• Aumento de temperatura: ≤ 55 K
• Rango de temperatura de funcionamiento: -40°C a 85°C
• Rango de humedad de funcionamiento: 45% a 95% HR
