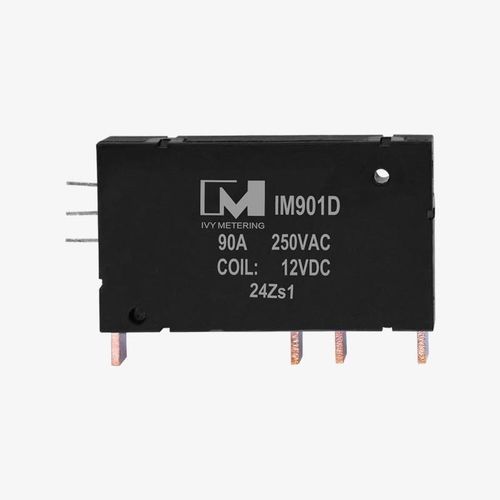

Relé electromecánico DC IM901D

12 Vcc2NA/NCcompacto

Introducción del producto
IVY Metering diseña y fabrica relés de enclavamiento electromagnético para conmutación monofásica, bifásica y trifásica. El IM901D es un relé bistable polarizado compacto (enclavamiento magnético) de doble polo, diseñado para aplicaciones de gestión energética como control de carga, control de suministro y sistemas de prepago. El relé es altamente configurable con opciones de disposición de bornes; los shunts y transformadores de corriente pueden suministrarse bajo pedido.

Características del producto IM901D

• Relé de enclavamiento magnético de doble polo (tipo PNNP)
• Capacidad máxima de conmutación de contactos: 90 A a 250 VAC
• Cumple IEC 62052-31:2020 UC2
• Baja resistencia de contacto (100% probado)
• Tamaño compacto; cierre y apertura instantáneos
• Conjuntos personalizados disponibles con cables flexibles, tiras de cobre y/o shunt integrado
• Solo se requiere excitación por impulso; admite excitación de bobina simple o doble
• Económico: un IM901D de 2 polos puede reemplazar dos relés de 1 polo

Dimensiones del producto
Dimensiones disponibles bajo pedido; consulte la hoja de datos para medidas detalladas.

Aplicaciones del producto

• Contadores inteligentes
• Cargadores para vehículos eléctricos
• Conmutadores compuestos
• Sistemas de control de iluminación
• Automatización industrial

Características / especificaciones técnicas

• Modelo: IM901D
• Tipo: Relé de enclavamiento magnético de doble polo (tipo PNNP), bistable polarizado
• Disposición de contactos: DPDT (2 polos)
• Capacidad máxima de conmutación: 90 A, 250 VAC
• Tensión de bobina: 12 VDC (excitación por impulso; admite bobina simple o doble)
• Normas: IEC 62052-31:2020 UC2
• Resistencia de contacto: baja (100% probado)
• Montaje: PCB
