Tiristor de potencia CMA160E1600HF

Descripción breve

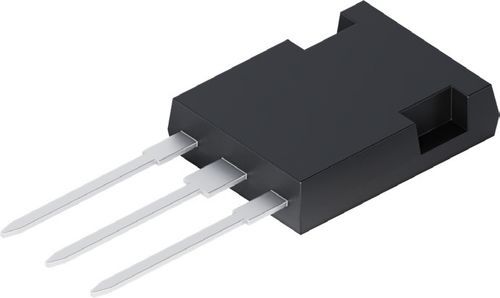

Tiristor de potencia discreto — SCR estándar hasta 1800 V. Referencia CMA160E1600HF en encapsulado PLUS247, diseñado para corrientes medias elevadas y capacidad de impulso.

Especificaciones técnicas

• Referencia: CMA160E1600HF
• Encapsulado: PLUS247
• V_RRM / V_DRM: 1600 V
• Corriente media en conducción I_TAV: 160 A (Tc = 80°C)
• Corriente de pulso máxima I_TSM: 1,4 kA (Tvj = 45°C)
• dv/dt crítico (dv/dt)_cr: 1000 V/µs
• Temperatura máxima unión‑a‑montaje T_VJM: 150 °C
• Tensión umbral V_T0: 0,88 V
• Resistencia en conducción r_T: 4,96 mΩ
• Resistencias térmicas R_thJC (Thy): 0,15 K/W; R_thCH: 0,15 K/W
• Corriente de fuga Ir < 200 µA (Tc = 25°C)
• Caída de tensión máxima VT: 1,66 V (Tvj = 125°C, ITAV = 160 A)

Características

• Clasificación 1600 V, 160 A en encapsulado PLUS247
• Baja resistencia térmica R_thJC = 0,15 K/W
• Corriente de fuga Ir < 200 µA a Tc = 25°C
• Alta capacidad de pulso ITSM = 1,4 kA
• Baja caída de tensión en conducción VT = 1,66 V (Tvj = 125°C, ITAV = 160 A)

Beneficios

• Mayor capacidad de corriente frente al TO-247
• Gestión térmica simplificada para módulos compactos
• Reducción de pérdidas en estado de bloqueo
• Mejor robustez frente a sobrecargas
• Mayor eficiencia del sistema en aplicaciones de conversión

Aplicaciones

• Arrancadores suaves
• Fuentes de alimentación industriales (UPS, SMPS, convertidores)
• Relés de estado sólido (SSR)
• Circuitos crowbar y de descarga

Recursos
Hoja de datos y certificados RoHS / CoC disponibles para CMA160E1600HF.
