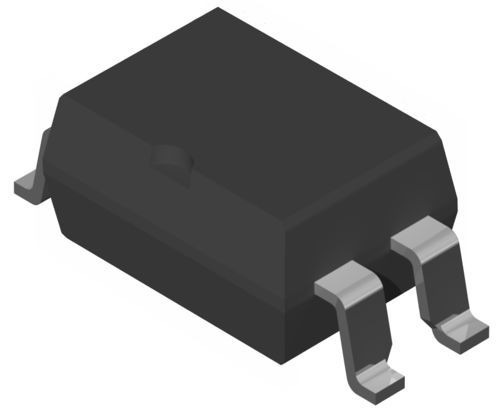

Relé estático DC CPC1343G

60 V CCDIPSMD

Overview El CPC1343G es un relé de estado sólido OptoMOS® que ofrece conmutación rápida y sin rebote en un encapsulado compacto de 4 pines. Proporciona una ruta de baja resistencia en conducción para cargas DC, alto aislamiento y baja corriente de control LED, adecuada para conexión directa a microcontroladores o lógicas.

Specifications Tensión de bloqueo (V_P): 60 V
Corriente de carga (mA): 900 mA continua
Resistencia en conducción (Ω): 0,8 Ω
Tensión de aislamiento (V_RMS): 5000 V RMS
Corriente de control de entrada (mA): 3 mA (I_F max)
Fuga en estado abierto (µA): 1 µA
Velocidades de conmutación t_on / t_off (ms): 4 / 1
Capacidad de salida (pF): 20 pF
Tipo de encapsulado CI: 4 pines DIP, SMT (SOP)

Features

• 60 V de tensión de bloqueo y 900 mA de capacidad de carga continua
• Temperatura ambiente de funcionamiento −40 °C a +105 °C
• Aislamiento galvánico entrada/salida 5000 V RMS
• Conmutación rápida: t_on = 4 ms, t_off = 1 ms
• Baja corriente de control LED (I_F max = 3 mA) para control directo desde lógica

Benefits

• Condensa funcionalidad en pequeños encapsulados de 4 pines o variantes bipolares de 8 pines
• Reduce el espacio en placa frente a relés más grandes
• Mayor fiabilidad por ausencia de piezas móviles
• Compatible con TTL/CMOS y salidas de microcontrolador sin drivers adicionales
• Alto nivel de aislamiento apto para diseños mixtos

Applications / Highlights

• Instrumentación y sistemas de medida
• Equipos de prueba automatizados (ATE)
• Equipos médicos
• Control industrial y automatización
• Medición y adquisición de datos

Support / Product Capabilities Al no tener contactos mecánicos, el CPC1343G ofrece operación silenciosa y sin mantenimiento, con mayor durabilidad de conmutación a temperaturas elevadas. Su baja R_on (0,8 Ω) y capacidad de corriente continua de 900 mA mejoran la eficiencia en aplicaciones de conmutación DC. El requisito de 3 mA en la LED de control permite la interfaz directa con familias lógicas y microcontroladores comunes.

Technical specifications

• Modelo: CPC1343G
• Tensión de bloqueo (V_P): 60 V
• Corriente de carga continua: 900 mA
• Resistencia en conducción: 0,8 Ω
• Tensión de aislamiento: 5000 V RMS
• Corriente de control de entrada (I_F max): 3 mA
• Fuga en estado abierto: 1 µA
• Velocidades de conmutación: t_on = 4 ms, t_off = 1 ms
• Capacidad de salida: 20 pF
• Temperatura ambiente de funcionamiento: −40 °C a +105 °C
• Tipos de encapsulado CI: DIP 4 pines y SMT (SOP)
