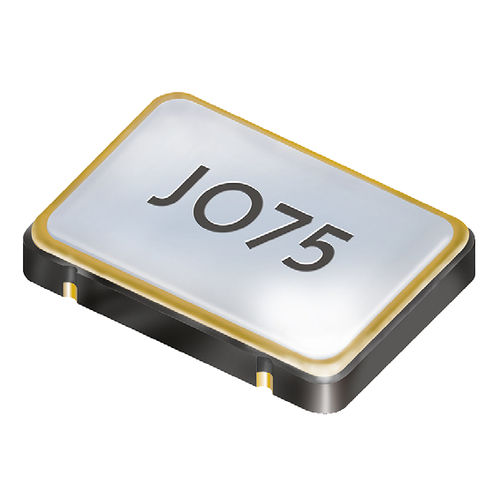

Oscilador de cuarzo JO75

electromecánicoSMDpara la industria

Oscilador JO75 - 1.8 V - Oscilador SMD con función de parada - 7.5 x 5.0 mm - Salida compatible con LVCMOS / HCMOS - Baja fluctuación de fase, sin PLL - Paquete de cerámica/metal sellado rango ETS Y T1 0.50 ~ 50.0 MHz (30 pF max.) 0.50 ~ 160,0 MHz (15 pF máx.) T2 2.0 ~ 120.0 MHz (15 pF max.) T3* 2.0 ~ 120.0 MHz (15 pF max.) estabilidad de la frecuencia sobre todo** ± 20 ppm ~ ± 100 ppm (tabla 1) consumo actual ver tabla 2 voltaje de suministro VDC 1.8 V ± 10 % (±5 % por puñalada. C y D) temperatura operando -10 °C ~ +70 °C (STD) -40 °C ~ +85 °C (T1) -40 °C ~ +105 °C (T2) -40 °C ~ +125 °C (T3*) almacenamiento -55 °C ~ +125 °C salida tiempo de subida y bajada ver tabla 3 carga máxima. 15 pF / 30 pF (≤ +85 °C y ≤ 50.0 MHz) corriente máxima. 2.8 mA / 4 mA (T2 y T3*) bajo nivel máximo. 0.2 x VDC / 0.4 V para T2 y T3* alto nivel min. 0.8 x VDC / VDC - 0.4V para T2 & T3* tiempo máximo de activación de salida. 10 ms tiempo máximo de desactivación de la salida. 150 ns / 200 ns (T2 y T3*) tiempo de arranque máximo. 10 ms función de espera parada corriente de reserva máxima. 10μA / 20μA (para T2 y T3*) fluctuación de fase 12 kHz ~ 20.0 MHz < 1.0 ps RMS simetría a 0,5 x VDC 45% ~ 55% tipo. (40% ~ 60% máximo)
