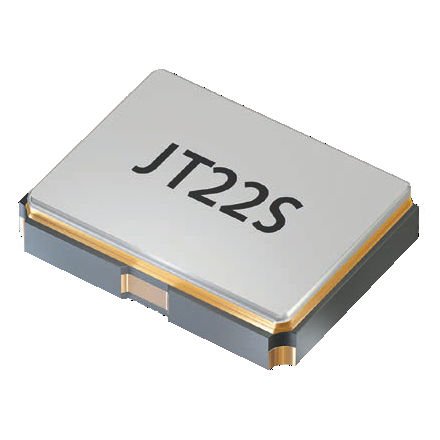

Oscilador TCXO JT22S

electrónicoSMDpara la industria

- Temp. Oscilador de cristal compensado, 2.5 x 2.0 mm - vCTCXO o TCXO de baja potencia - rango de temperatura -40 °C ~ +85 °C disponible - Dispone de una estabilidad de ± 1,0 ppm - paquete de cerámica/metal rango de frecuencia 9.5 ~ 52.0 MHz frecuencia tolerancia/ estabilidad a +25°C ± 1,5 ppm (incl. 2x de reflujo) temperatura ± 1 ppm ~ ± 5 ppm (tabla 1) envejeciendo el primer año ± 1 ppm tensión de alimentación ± 0,2 ppm (a VDC ± 5 %) cambio de carga ± 0.2 ppm consumo de corriente 1,5 mA máx. < 26 MHz / 2.5 mA max. < 52 MHz tensión de alimentación VDC 1.8 / 2.5 / 2.8 / 3.0 / 3.3 (± 5 %) * temperatura de funcionamiento ver tabla 1 almacenamiento -40 °C ~ +85 °C carga de salida nom. 10 KΩ // 10 pF nivel mínimo de 0,8 Vpp (seno recortado) rango de sintonía externa JT22SV ± 8 ppm min. tensión de sintonía externa JT22SV 0,9 V ± 0,9 V a VDC = 1,8 V (estándar) 1.5 V ± 1,0 V en VDC ≥ 2,5 V (estándar) 1.4 V ± 1,0 V en VDC ≥ 2,5 V (opción) tiempo de arranque máximo. 2.5 ms ruido de fase a 100 Hz -109 dBc/Hz tip. en ƒo a 1 KHz -133 dBc/Hz tip. 26 MHz a 10 KHz -148 dBc/Hz típicamente
