Espectrómetro de rayos X SXES

CCDde laboratorioquímico

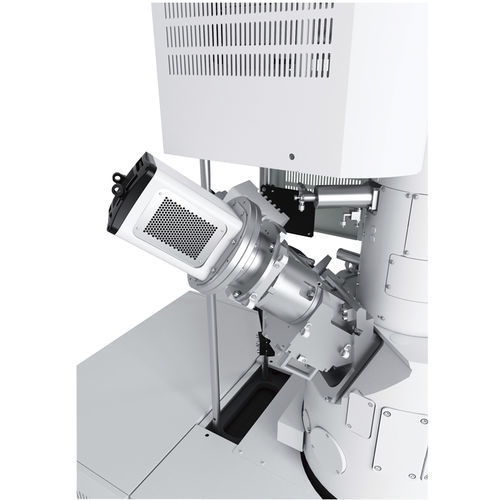

El Espectrómetro de Emisión de Rayos X Suaves (SXES) es un espectrómetro de ultra alta resolución que consiste en una rejilla de difracción de nuevo desarrollo y una cámara CCD de rayos X de alta sensibilidad. Al igual que el EDS, es posible la detección paralela y se puede realizar un análisis de resolución energética ultra alta de 0,3 eV (borde de Fermi, norma Al-L), superando la resolución energética del WDS. Esquema del sistema El nuevo diseño del sistema óptico del espectrómetro permite la medición simultánea de espectros con diferentes energías, sin mover la rejilla de difracción o el detector (CCD). Con la alta resolución energética, se puede realizar un mapeo del análisis del estado químico. Comparación de SXES, WDS y EDS Espectros de nitruro de titanio con varios métodos de espectrometría Para el nitruro de titanio, los picos de N-Kα y Ti-Ll se superponen. Incluso con WDS, y se requiere la deconvolución de la forma de onda utilizando un método matemático. Como se ilustra en la figura siguiente, hay una alta resolución energética con SXES, lo que permite observar TiLl. Ejemplo de análisis de baterías de iones de litio (LIB) El ejemplo siguiente muestra mapas de grandes áreas de muestras de LIB con diferentes estados de carga. SXES puede mapear el pico Li-K tanto en el estado de banda de valencia (izquierda) como en el estado básico (centro). Un mapa de distribución de carbono (derecha) también puede ver la función en la LIB que está totalmente descargada. Ejemplo de medición de elementos ligeros Mediciones de compuestos de carbono mediante SXES Es posible medir las diferencias entre el diamante, el grafito y los polímeros. Las diferencias se pueden observar con los picos adicionales de los enlaces π y σ.
