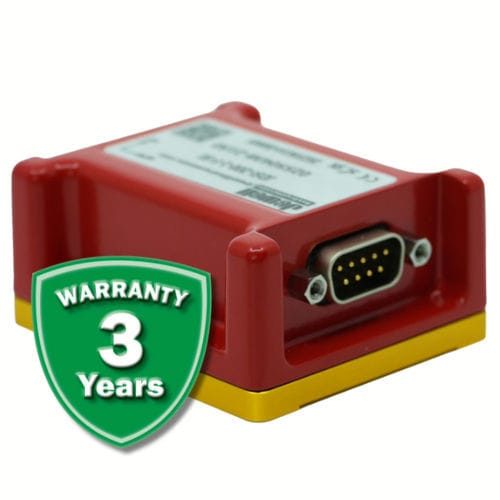

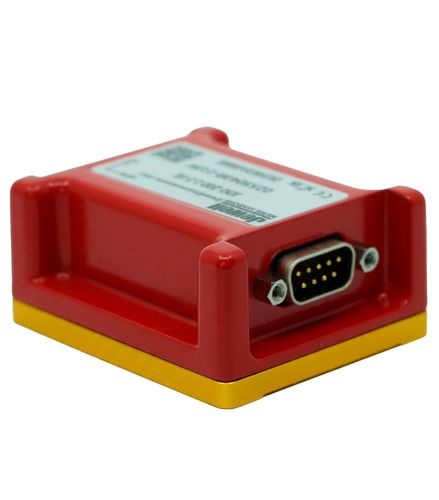

Inclinómetro 2 ejes JDHI-100/200

digitalRS-485RS-232

Los nuevos inclinómetros digitales Ruby MEMS representan la próxima generación de sensores inerciales de alto rendimiento de Jewell Instruments. Con una mejor relación precio-rendimiento, los nuevos sensores inerciales Ruby ofrecen una resolución, respuesta de frecuencia y ancho de banda excepcionales, todo en un paquete IP67 que utiliza la misma configuración de montaje que los sensores MEMS actuales de Jewell. - Dimensiones: 2,25 × 2,25 × 1,99 pulgadas - Rangos: ±1° a ±90° - Compensación de temperatura - Opciones de interfaz digital: ASCII (RS-485/RS-232) y Modbus (RS-485) - Alta precisión con una resolución de 0,0001° - Rango de temperatura de funcionamiento: -40° a +85°C - Sellado: IP67 - Opciones de terminación M12 y DB9 - Cumple con CE y RoHS Aplicaciones: - Control de posición de radar y antena - Minería - Monitoreo de puentes y estructuras - Nivelación de plataformas - Nivelación de herramientas de máquina biaxial para túneles - Construcción - Estabilidad de plataformas offshore - Proceso de producción/fabricación - Monitoreo geotécnico - Medición y control industrial Especificaciones de rendimiento: - Rango de medición (°): ±1, ±3, ±14,5, ±30, ±60, ±90 - Resolución digital (°, máx): 0,0001 - Repetibilidad (°): 0,01 - Desalineación del eje transversal (° máx): ±0,25 - Ancho de banda (Hz nom) (-3 dB): (Tasa de muestreo) / 4 - Precisión - Sensor de temperatura (°C, máx): ±2 Eléctrico/Protocolo: - Número de ejes: 1 o 2 - Rango de voltaje de entrada (VDC): 5 mín, 9 a 36 típ, 38 máx, protegido contra inversión de polaridad - Potencia - Terminación RS-485 habilitada (mW, máx): 800,0 - Potencia - Terminación RS-485 deshabilitada (mW, máx): 600,0 - Aislamiento galvánico – Entradas de potencia (rms): 2000 - Protocolo: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU - Baud (bps): 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (máx) - Configuraciones de comunicación: 8 bits, 1 bit de parada, par | impar - Tasa de muestreo de datos (Hz): 3,9, 7,8, 15,6, 31,2, 62,5, 125 - ID de nodo: 0+los últimos 2 dígitos del número de serie - Filtrado: Seleccionable por el usuario - Terminación de bus – Interna (120Ω): Activado/Desactivado Entorno/Mecánico: - Rango de temperatura de funcionamiento: -40° a +85 °C - Rango de temperatura de almacenamiento: -55° a +105 °C - Choque: 100 g, 0,011 seg, ½ seno - Sellado: IP67 (cuando se conecta a un conector IP67)
