Inclinómetro dos ejes JMHI-200-V

0-5 Vanalógicocon salidas de tensión

Resumen

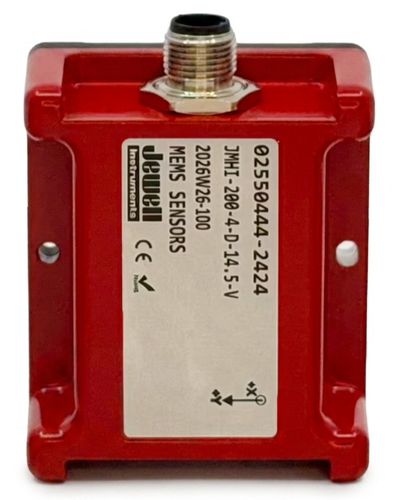

La serie JMHI-200-V es un inclinómetro vertical analógico MEMS de Jewell Instruments diseñado para mediciones de inclinación vertical en aplicaciones industriales. Presentado en una carcasa montable verticalmente que elimina la necesidad de soportes adicionales, ofrece opciones de salida seleccionables y especificaciones de rendimiento ajustadas para sistemas de control y monitorización.

Características clave

• Rangos de medida: ±14,5°, ±30°, ±60°, ±90°
• Opciones de salida: ±5V, 4–20 mA, 0–5V
• Resolución: hasta 0,001–0,002°
• Ruido de salida: tan bajo como 0,00125 Vrms
• Temperatura de funcionamiento: -40 °C a +85 °C
• Protección contra ingreso: IP67
• Terminación: conector M12
• Cumple RoHS

Aplicaciones

• Control de posición de radares y antenas
• Monitoreo de inclinación en minería y maquinaria pesada
• Monitoreo estructural de puentes
• Nivelación de plataformas y máquinas
• Nivelación de herramientas biaxiales y tuneladoras
• Construcción e ingeniería civil
• Monitoreo de estabilidad de plataformas offshore
• Control de procesos de producción
• Monitoreo geotécnico
• Medición y control industrial

Dimensiones
2.25 × 2.25 × 1.99 in

Especificaciones de rendimiento (resumen)
Rango de medida (°): ±14,5 | ±30 | ±60 | ±90
Rango de tensión de salida (VDC): ±5 para todos los rangos
Coeficiente de temperatura del factor de escala (PPM/°C máx): 150 (todos los rangos)
Sensibilidad de salida a 0° por temperatura (V/°C máx): ±0,005 | ±0,0025 | ±0,00144 | ±0,00125 (para ±14,5, ±30, ±60, ±90 respectivamente)
Desalineación de eje transversal (° máx): ±0,15
Resolución (° máx): 0,001 (tabla de rendimiento) — resumen del producto también indica 0,002°
No linealidad (% FRO máx): 0,06
No repetibilidad / Histéresis (° máx): 0,004
Ancho de banda (Hz nominal) (-3 dB): 5

Eléctrico y ambiental (resumen)
Número de ejes: 2
Rango de tensión de entrada (VDC): ±12 a ±18
Corriente de entrada (mA máx): 22
Impedancia de salida (Ω, nom): <1
Temperatura de funcionamiento (°C): -40 a +85
Temperatura de almacenamiento (°C): -40 a +95
Vibración: 20 grms, 5 Hz a 2 kHz
Impacto: 180 g, 0,011 s, 1/2 seno
Clase de protección (IEC 529): IP67

Especificaciones técnicas

• Modelo / Serie: JMHI-200-V series
• Marca: Jewell Instruments
• Ejes: 2 (doble eje)
• Rangos disponibles: ±14,5°, ±30°, ±60°, ±90°
• Opciones de señal de salida: ±5V, 4–20 mA, 0–5V
• Rango de tensión de salida: ±5 VDC (según tabla de rendimiento)
• Resolución: 0,002° (resumen del producto); 0,001° (tabla de rendimiento)
• Ruido de salida: hasta 0,00125 Vrms
• Coeficiente de temperatura del factor de escala: 150 PPM/°C (máx)
• Sensibilidad de salida a 0° por temperatura: hasta ±0,005 / ±0,0025 / ±0,00144 / ±0,00125 V/°C según el rango
• No linealidad: 0,06% FRO (máx)
• Histéresis / No repetibilidad: 0,004° (máx)
• Ancho de banda: 5 Hz (-3 dB)
• Alimentación: ±12 a ±18 VDC; corriente máx 22 mA
• Impedancia de salida: <1 Ω (nominal)
• Temperatura de funcionamiento: -40 a +85°C; almacenamiento: -40 a +95°C
• Vibración: 20 grms (5 Hz a 2 kHz)
• Impacto: 180 g, 0,011 s, 1/2 seno
• Sellado / Protección: IP67
• Terminación: conector M12
• Cumple RoHS
• Dimensiones: 2.25 × 2.25 × 1.99 in
