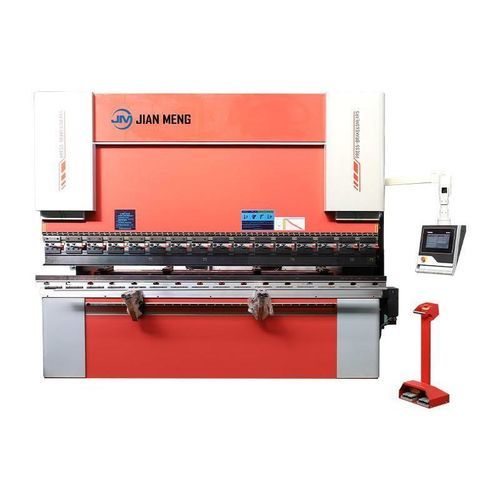

Prensa plegadora electrohidráulica WE67K

CNCde precisiónde husillo de bolas

Descripción general
La máquina de flexión sincrónica electrohidráulica Jianmeng es un equipo de flexión de alta eficiencia que combina empuje hidráulico con accionamiento sincrónico controlado electrónicamente.

Detalles del producto
La máquina de flexión sincrónica electrohidráulica Jianmeng WE67K CNC es un equipo de flexión de alta eficiencia que combina empuje hidráulico con accionamiento sincrónico controlado electrónicamente, proporcionando alta precisión, estabilidad y eficiencia energética para soluciones de procesamiento de chapa metálica.

Análisis de tensión y análisis de elementos finitos
El software CAE SOLIDWORKS se puede utilizar para analizar la estructura estática lineal, la tensión y la deformación de los marcos del freno de prensa y de la máquina de corte láser. Por lo tanto, FEA (Análisis de Elementos Finitos) es muy valioso para escenarios que involucran estructuras complejas, cargas altamente complejas, modelado transitorio y combinaciones de los factores mencionados anteriormente.

Sistema CNC
El controlador es el cerebro de toda la máquina. Se ofrecen tres marcas de controladores: Delem, ESA y Cybelec, importados de los Países Bajos, Italia y Suiza respectivamente. Este algoritmo optimiza el ciclo de flexión, reduce el tiempo de configuración de las etapas de trabajo y mejora la eficiencia general del proceso de flexión, especialmente en escenarios de procesamiento por lotes. Además, el sistema también puede soportar la edición de gráficos 2D y 3D.

Sistema hidráulico
Tiene una fuerte capacidad de carga anti excéntrica, sincronización de alta precisión, relación de densidad de potencia profesional y bajo costo. La presión del sistema hidráulico se puede ajustar según las necesidades prácticas específicas para satisfacer los requisitos de fuerza de flexión. El sistema hidráulico de Jianmeng está equipado con un sistema de filtración para mejorar la pureza del aceite hidráulico y reducir la tasa de fallas.

Abrazadera rápida
Los moldes superiores se pueden reemplazar fácilmente y rápidamente, haciendo un buen uso del tiempo.

Calibre trasero
Para garantizar la precisión del movimiento del eje X, se utilizan tornillos de bolas importados y guías lineales dobles en lugar de tornillos tradicionales, mejorando así la precisión y la consistencia del proceso de fabricación. Se ha instalado un mecanismo de polea sincrónica controlado por un servomotor para el bloque trasero, en lugar de un motor paso a paso. Esta actualización ha mejorado el control operacional y precisión.

Compensación mecánica
El sistema autodiseñado calcula los valores de compensación en función de la deformación general del deslizador y la mesa de trabajo, conectando sin problemas la curva de deformación del cuerpo de cama con la curva de compensación, garantizando una excelente rectitud y consistencia angular del producto.

Motor principal
El uso de motores de marca aumenta la vida útil de la máquina y la mantiene funcionando en un entorno de bajo ruido. El nivel de potencia y el tamaño de instalación del motor cumplen con las normas IEC, lo que lo hace muy fácil de usar y mantener. Se puede personalizar la potencia y el voltaje de la máquina para satisfacer los requisitos específicos de voltaje de la ubicación del cliente.

Dispositivo de protección (opcional)
Si tiene altos requisitos de seguridad, la protección láser DSP ® es necesaria.

Ventajas del sistema de protección láser
Protección láser, receptor de múltiples haces
Áreas protegidas: delantera, media y trasera
El nivel de seguridad es CAT. 4 y SIL3
Nivel de protección de la caja de detección: IP 65
Clasificación láser: clase 1M
Tiempo de respuesta: 5 milisegundos
Punto de cambio: 5 mm + espacio de aparcamiento
La distancia de protección MAX puede alcanzar 15M
Las luces indicadoras LED muestran varios estados

Especificaciones técnicas

• Fuerza de flexión: de 500 KN (50 toneladas) hasta 8000 KN (800 toneladas) según modelo
• Longitud de flexión: de 1300 mm hasta 8000 mm según modelo
• Espaciamiento de columnas: de 1120 mm hasta 6600 mm según modelo
• Corrida deslizante: de 150 mm hasta 320 mm
• Profundidad de entrada laríngea: de 250 mm hasta 600 mm
• Altura de apertura: de 460 mm hasta 650 mm
• Velocidad de trabajo: de 80 mm/s hasta 220 mm/s
• Potencia del motor principal: de 5.5 kW hasta 45 kW (o 30*2 kW en modelos grandes)
• Dimensiones externas: desde 1800*1500*3200 mm hasta 8300*3600*4500 mm
• Peso: desde 4 t hasta 56.8 t

Características / Especificaciones técnicas

• Controlador CNC: Delem, ESA, Cybelec
• Sistema hidráulico ajustable y filtrado
• Abrazadera rápida para cambio de moldes
• Calibre trasero con tornillos de bolas y guías lineales dobles
• Compensación mecánica automática
• Motor principal conforme a normas IEC
• Protección láser DSP® opcional
• Alta precisión, estabilidad y eficiencia energética
• Capacidad de personalización de potencia y voltaje
