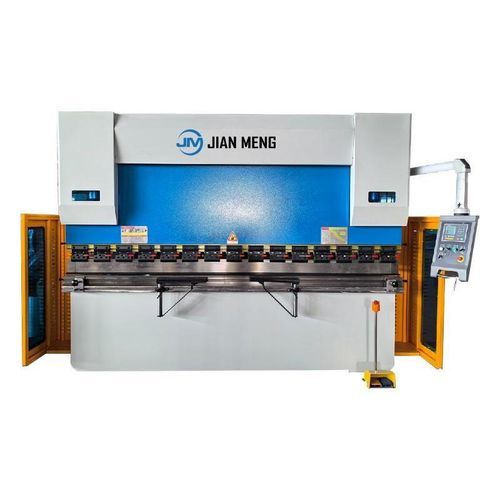

Prensa plegadora hidráulica WC67K

CNC2 ejesde precisión

Descripción general
La máquina de flexión sincrónica de eje torcido hidráulico Jianmeng es un equipo robusto y rentable diseñado para el procesamiento de placas medianas y gruesas. Utiliza ejes de torsión rígidos para forzar la sincronización mecánica de cilindros hidráulicos, combinado con un sistema CNC para lograr operaciones de flexión altamente estables. Conocido por su estructura robusta y eficiencia práctica, está diseñado específicamente para aplicaciones industriales exigentes.

Análisis de tensión y análisis de elementos finitos
El software CAE SOLIDWORKS se puede utilizar para analizar la estructura estática lineal, la tensión y la deformación de los bastidores de las máquinas de flexión y las máquinas de corte láser. FEA es muy significativo para situaciones con estructuras complejas, cargas altamente complejas, modelado transitorio y combinaciones de los factores anteriores.

Sistema CNC
La serie Estun E21S tiene la capacidad de controlar los ejes X y Y y permite la edición directa de pasos de flexión a través del controlador. Además, los controladores como el É une E300P, Delem DA41T y Cybelec CT8 ofrecen programación de ángulo adicional, pantalla táctil y control del eje R, todo lo cual ayuda a hacer que el proceso de flexión sea más eficiente y fácil de usar.

Sistema hidráulico
Adopción de válvulas hidráulicas de alta calidad. Estas válvulas son resistentes a la alta presión, duraderas y tienen bajos costos de mantenimiento. Durante el proceso de elevación, la máquina puede realizar varias acciones como descenso rápido, descenso lento, flexión a velocidad de trabajo, retorno rápido y parada de emergencia del deslizante. Es capaz de funcionar continuamente a carga nominal, con un sistema hidráulico que mantiene la estabilidad y la precisión, y es completamente libre de fugas.

Calibre trasero
Para garantizar la precisión del movimiento del eje X, se utilizan tornillos de bolas importados y guías lineales dobles en lugar de tornillos tradicionales, mejorando así la precisión y la consistencia del proceso de fabricación. Se ha instalado un mecanismo de polea sincrónica controlado por un servomotor para el bloque trasero, en lugar de un motor paso a paso. Esta actualización ha mejorado el control operacional y precisión.

Motor principal
El uso de motores de marca aumenta la vida útil de la máquina y la mantiene funcionando en un entorno de bajo ruido. El nivel de potencia y el tamaño de instalación del motor cumplen con las normas IEC, lo que lo hace muy fácil de usar y mantener. Se puede personalizar la potencia y el voltaje de la máquina para satisfacer los requisitos específicos de voltaje de la ubicación del cliente.

Estructura sincrónica de eje torcido
La estructura de sincronización del eje de torsión es una solución de sincronización puramente mecánica que bloquea por la fuerza el desplazamiento de unidades de accionamiento bilaterales en un freno de prensa a través del movimiento torsional rígido de ejes de torsión de alta resistencia. Sirve como piedra angular tecnológica en el mercado debido a su alta fiabilidad y bajos costos de mantenimiento.

Especificaciones técnicas

• Fuerza de flexión: de 300 KN (30t) hasta 4000 KN (400t) según modelo
• Longitud de flexión: de 1600 mm hasta 6000 mm según modelo
• Espaciamiento de columnas: de 1300 mm hasta 4800 mm
• Corrida deslizante: de 100 mm hasta 320 mm
• Profundidad de entrada laríngea: de 200 mm hasta 500 mm
• Altura de apertura: de 210 mm hasta 610 mm
• Velocidad de trabajo: de 7.5 mm/s hasta 120 mm/s
• Potencia del motor principal: de 5.5 kW hasta 30 kW
• Dimensiones externas: desde 1800*1500*3200 mm hasta 6600*2500*3400 mm
• Peso: desde 2.5 t hasta 37.4 t
