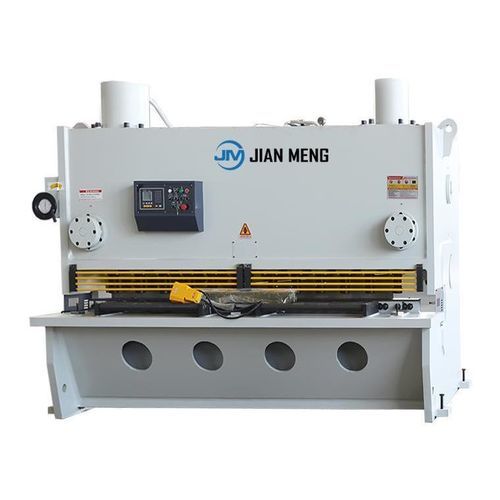

Cizalla hidráulica QC11K

para chapaguillotinalineal

Descripción general
La máquina de corte de guillotina hidráulica Jianmeng se ha convertido en una opción popular para los usuarios para cortar chapa metálica debido a su espacio libre y ángulo ajustable de la cuchilla.
Al cortar hojas con un grosor superior a 13 milímetros, el cizallamiento de guillotina tiene muchas ventajas sobre otros tipos de máquinas de corte por cizallamiento, incluyendo descuentos de precio y alta precisión de corte.

Análisis de tensión y análisis de elementos finitos
El software CAE SOLIDWORKS se puede utilizar para analizar la estructura estática lineal, la tensión y la deformación de los bastidores de las máquinas de flexión y las máquinas de corte láser. Por lo tanto, FEA es muy significativo para situaciones con estructuras complejas, cargas altamente complejas, modelado transitorio y combinaciones de los factores anteriores.

Sistema CNC

• Sistema CNC ESTUNE21S
• Pantalla de pantalla hidráulica de alta definición
• Control de motores ordinarios y convertidores de frecuencia
• Posicionamiento inteligente del eje X
• Programación multipaso, 40 programas, cada uno con 25 pasos
• Función de relé de tiempo incorporada
• Conmutación de función de un clic
• Función de posicionamiento unilateral
• Copia de seguridad y restauración de parámetros con un solo clic
• Chino e Inglés
• Sistema métrico

Grupo de válvulas hidráulicas

• Esta máquina adopta el grupo de válvulas hidráulicas de marca.
• Debido a su función de protección contra sobrecarga de presión del aceite, las fugas de aceite y el bloqueo de la válvula rara vez ocurren.
• El monitoreo de la presión del aceite en tiempo real garantiza un flujo fluido de aceite y un funcionamiento estable del equipo.

Ajuste automático del ángulo

• El dispositivo eléctrico de ajuste del ángulo de corte, sin necesidad de ajuste manual, ajusta automáticamente el ángulo de corte de acuerdo con el grosor de la hoja.

Calibre trasero

• Uno de los factores importantes en la capacidad de cizallamiento es el diseño y la estabilidad del material del tapón trasero.
• El corte de alta calidad solo se puede lograr con productos excelentes, estabilidad y retroceso preciso.
• El movimiento del sistema de tope trasero del tornillo de bola de alta velocidad también está apoyado por guías lineales, lo que ayuda al tope trasero a lograr una vida útil más larga, una mayor sensibilidad y una mayor resistencia a cualquier colisión.

Motor principal

• El uso de motores de marca aumenta la vida útil de la máquina y la mantiene funcionando en un entorno de bajo ruido.
• El nivel de potencia y el tamaño de instalación del motor cumplen con las normas IEC, lo que lo hace muy fácil de usar y mantener.
• Tenemos la capacidad de personalizar la potencia y el voltaje de la máquina para satisfacer los requisitos específicos de voltaje de la ubicación del cliente.

Especificaciones técnicas

Modelo	Espesor de corte (mm)	Anchura de corte (mm)	Tiempos de accidente cerebrovascular (mín-1)	Viajes de material trasero (mm)	Potencia del motor principal (kW)	Ángulo de corte (°)	Dimensiones externas (mm)	Peso (t)
6×2500	6	2500	12	20-600	7.5	30′-2°	3300×1580×2010	5
6×3200	6	3200	10	20-600	7.5	30′-2°	4000×1680×2010	6.4
6×4000	6	4000	9	20-600	11	30′-2°	4810×1730×2075	8.1
8×2500	8	2500	11	20-600	11	30′-2°	3300×1600×4810	5.6
8×3200	8	3200	10	20-600	11	30′-2°	3880×1630×2010	6.8
8×4000	8	4000	8	20-600	15	30′-2°	4810×1800×2125	9.8
10×3200	10	3200	8	20-600	15	30′-2°	3975×1800×2205	8.9
12×2500	12	2500	8	20-800	15	30′-2°30′	3275×1825×2180	8
12×3200	12	3200	7	20-800	15	30′-2°30′	3975×1860×2295	9.5
12×4000	12	4000	7	20-800	22	30′-2°30′	4880×2100×2460	14
16×2500	16	2500	7	20-800	22	30′-2°30′	3315×1950×2345	10.9
16×3200	16	3200	6	20-800	22	30′-2°30′	4015×2000×2350	13.4
20×2500	20	2500	6	20-800	30	30′-2°30′	3435×2220×2470	15.3
20×3200	20	3200	5	20-800	30	30′-2°30′	4235×2220×2470	18
25×3200	25	3200	5	20-800	45	30′-3°	4715×2380×2965	24
25×4000	25	4000	4	20-800	45	30′-3°	5110×2590×3200	31
25×6000	25	6000	5	20-1000	37*2	30′-3°	7515×2965×3740	55.5
30×2500	30	2500	4	20-1000	55	30′-3°30′	3755×2500×3000	27

Características / Especificaciones técnicas

• Espacio libre y ángulo ajustable de la cuchilla
• Análisis de elementos finitos para estructura y tensión
• Sistema CNC ESTUNE21S con pantalla hidráulica de alta definición
• Posicionamiento inteligente del eje X
• Programación multipaso
• Grupo de válvulas hidráulicas de marca con protección contra sobrecarga
• Ajuste automático del ángulo de corte
• Calibre trasero con tornillo de bola de alta velocidad y guías lineales
• Motor principal conforme a normas IEC, bajo ruido y personalizable
