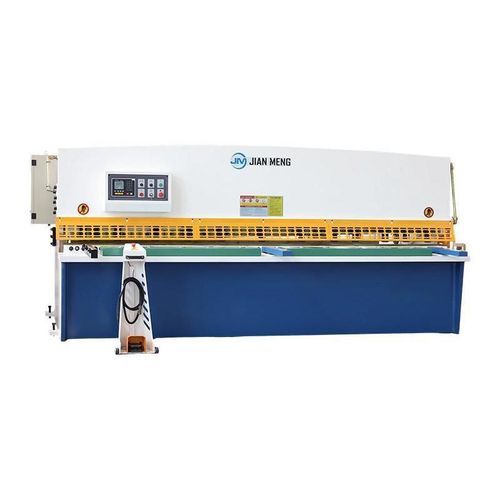

Cizalla hidráulica QC12K

para chapade oscilaciónlineal

Descripción general

• La cizalla de viga oscilante Jianmeng adopta tecnología innovadora y tiene una función eléctrica de ajuste del ángulo frontal para garantizar la precisión de cada corte.
• Nuestra máquina de corte basculante hidráulica es un producto popular en el mercado actual, proporcionando soluciones de alta calidad y rentables para cortar hojas de longitud completa y ultra anchas.

Análisis de tensión y análisis de elementos finitos

• El software CAE SOLIDWORKS se puede utilizar para analizar la estructura estática lineal, la tensión y la deformación de los bastidores de las máquinas de flexión y las máquinas de corte láser.
• FEA es muy significativo para situaciones con estructuras complejas, cargas altamente complejas, modelado transitorio y combinaciones de los factores anteriores.

Sistema CNC

• Sistema CNC ESTUNE21S
• Pantalla de pantalla hidráulica de alta definición
• Control de motores ordinarios y convertidores de frecuencia
• Posicionamiento inteligente del eje X
• Programación multipaso, 40 programas, cada uno con 25 pasos
• Función de relé de tiempo incorporada
• Conmutación de función de un clic
• Función de posicionamiento unilateral
• Copia de seguridad y restauración de parámetros con un solo clic
• Chino e Inglés
• Sistema métrico

Grupo de válvulas hidráulicas

• Esta máquina adopta el grupo de válvulas hidráulicas de marca.
• Debido a su función de protección contra sobrecarga de presión del aceite, las fugas de aceite y el bloqueo de la válvula rara vez ocurren.
• El monitoreo de la presión del aceite en tiempo real garantiza un flujo fluido de aceite y un funcionamiento estable del equipo.

Entrada de alimentación

• El diseño de entrada de alimentación cumple con las normas de seguridad para garantizar el funcionamiento seguro y fiable de la máquina.
• Proporciona altura de alimentación mínima igual al grosor de la hoja; la altura máxima de alimentación es igual al grosor de la lámina más 20-25 mm.
• Equipada con tornillos de ajuste de altura para personalizar la altura de alimentación.
• Barandillas frontales y laterales para garantizar el funcionamiento seguro de los operadores.

Calibre trasero

• El diseño y la estabilidad del material del tapón trasero son factores importantes en la capacidad de cizallamiento.
• El corte de alta calidad solo se puede lograr con productos excelentes, estabilidad y retroceso preciso.
• El movimiento del sistema de tope trasero del tornillo de bola de alta velocidad está apoyado por guías lineales, lo que ayuda al tope trasero a lograr una vida útil más larga, mayor sensibilidad y mayor resistencia a colisiones.

Motor principal

• El uso de motores de marca aumenta la vida útil de la máquina y la mantiene funcionando en un entorno de bajo ruido.
• El nivel de potencia y el tamaño de instalación del motor cumplen con las normas IEC, facilitando su uso y mantenimiento.
• Capacidad de personalizar la potencia y el voltaje de la máquina para requisitos específicos de la ubicación del cliente.

Especificaciones técnicas
Modelo | Espesor de corte (mm) | Anchura de corte (mm) | Tiempos de accidente cerebrovascular (mín-1) | Viajes de material trasero (mm) | Potencia del motor principal (kW) | Ángulo de corte (°) | Dimensiones externas (mm) | Peso (t)
4×2000 | 4 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1610×1715 | 3.8
4×2500 | 4 | 2500 | 20 | 20-600 | 7.5 | 1°30′ | 3140×1610×1630 | 4.3
4×4000 | 4 | 4000 | 8 | 20-600 | 7.5 | 1°30′ | 4640×1640×1830 | 7.5
6×2000 | 6 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1640×1720 | 4.6
6×2500 | 6 | 2500 | 18 | 20-600 | 7.5 | 1°30′ | 3140×1640×1630 | 5.2
6×3200 | 6 | 3200 | 14 | 20-600 | 7.5 | 1°30′ | 3840×1640×1630 | 6.3
6×4000 | 6 | 4000 | 12 | 20-600 | 11 | 1°30′ | 4670×1900×1830 | 9.3
6×5000 | 6 | 5000 | 7 | 20-800 | 11 | 1°30′ | 5770×2152×2065 | 15.8
6×6000 | 6 | 6000 | 7 | 20-800 | 15 | 1°30′ | 6800×2300×2360 | 22.2
8×2500 | 8 | 2500 | 14 | 20-600 | 11 | 1°30′ | 3140×1610×1660 | 5.3
8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 1°30′ | 3840×1610×1660 | 6.3
8×4000 | 8 | 4000 | 10 | 20-600 | 11 | 1°30′ | 4700×1910×1830 | 9.5
8×5000 | 8 | 5000 | 7 | 20-800 | 15 | 1°30′ | 5860×2252×2215 | 18.5
8×6000 | 8 | 6000 | 6 | 20-800 | 15 | 1°30′ | 6870×2468×2410 | 24.6
10×2500 | 10 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8
10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 1°48′ | 4100×1690×1900 | 9.2
10×4000 | 10 | 4000 | 8 | 20-800 | 18.5 | 1°54′ | 4850×2152×2090 | 15
12×2500 | 12 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8
12×3200 | 12 | 32000 | 10 | 20-800 | 18.5 | 1°30′ | 4085×2050×2120 | 12
12×4000 | 12 | 4000 | 8 | 20-800 | 18.5 | 2° | 4870×2250×2150 | 15.3
12×5000 | 12 | 5000 | 8 | 20-800 | 30 | 2° | 5900×2480×2400 | 22.4
16×2500 | 16 | 2500 | 8 | 20-800 | 18.5 | 2° | 3435×2050×2130 | 11.5
16×3200 | 16 | 3200 | 7 | 20-800 | 18.5 | 2° | 4120×2192×2155 | 14.5
16×4000 | 16 | 4000 | 7 | 25-800 | 30 | 2° | 4900×2300×2315 | 18.6
20×2500 | 20 | 2500 | 6 | 20-800 | 37 | 2°30′ | 3450×2075×2515 | 15
20×3200 | 20 | 3200 | 5 | 25-800 | 37 | 2°30′ | 4180×2300×2600 | 19
20×4000 | 20 | 4000 | 5 | 30-1000 | 37 | 2°30′ | 4950×2388×2760 | 24
25×2500 | 25 | 2500 | 5 | 40-800 | 45 | 3° | 3460×2300×2696 | 16.8

Características / Especificaciones técnicas

• Tecnología de ajuste eléctrico del ángulo frontal
• Análisis de elementos finitos para estructura y tensión
• Sistema CNC ESTUNE21S con pantalla hidráulica HD
• Programación multipaso, hasta 40 programas y 25 pasos cada uno
• Grupo de válvulas hidráulicas de marca con protección contra sobrecarga
• Entrada de alimentación ajustable y segura
• Calibre trasero con tornillo de bola de alta velocidad y guías lineales
• Motor principal conforme a normas IEC, personalizable en potencia y voltaje
• Amplia gama de modelos y capacidades de corte
