Actuador eléctrico 23E2 series

linealde husillo de bolaspaso a paso

Resumen

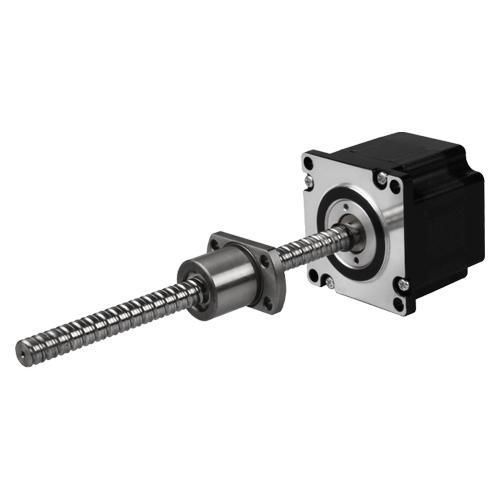

Actuador lineal con husillo de bolas paso a paso Tamaño 23 (57 mm) en versión External. Disponibles opciones de mecanizado del extremo del husillo, encoders (EK2/EK3) y freno de corte de alimentación.

Características del motor
Model No. | Rated Voltage [V] | Current [A] [RMS] | Resistance [Ω] | Inductance [mH] | Lead Wire No. | Motor Length L [mm]
23E2120 | 3.5 | 1.5 | 1.75 | 4.1 | 4 | 45
23E2130 | 2.4 | 3 | 0.8 | 1.7 | 4 | 45
23E2225 | 5 | 2.5 | 2 | 5.2 | 4 | 65
23E2240 | 2.8 | 4 | 0.7 | 2 | 4 | 65

Especificaciones del husillo
Tipos: 1002, 1202, 1205, 1210, 1220
Tamaños de bola: Ф1.5875, Ф1.5875, Ф2.5, Ф2.381, Ф2.5
Número de filetes: 1, 1, 1, 2, 1
Dirección de rosca: Right (todos los tipos)
Diámetros de raíz del eje: Ф8.6, Ф10.6, Ф10.3, Ф10.2, Ф9.7
Número de circuitos: 3.7×1, 3.7×1, 2.8×1, 1.7×2, 1.8×1
Material eje/tuerca: SCM415H (todos los tipos)
Dureza superficial: HRC58~62 (todos los tipos)
Tratamiento antirrugosidad: Anti-rust oil (todos los tipos)
Clase: C7 (todos los tipos)

Tamaño de tuerca / Juego axial / Cargas
Tamaño de tuerca | A | B | C | D | H | W | X | E | Juego axial (mm) | Carga dinámica [N] | Carga estática [N]
BS1002 | 34.5 | 5 | 28 | 18 | 22 | 27 | 4.5 | | ≤0.02 | 1450 | 2800
BS1202 | 37 | 5 | 28 | 20 | 24 | 29 | 4.5 | | ≤0.02 | 1600 | 3700
BS1205 | 40 | 10 | 30 | 24 | 30 | 32 | 4.5 | 15 | ≤0.02 | 6610 | 13160
BS1210 | 40 | 10 | 42 | 24 | 30 | 32 | 4.5 | 27 | ≤0.02 | 6420 | 12870
BS1220 | 40 | 5 | 46 | 24 | 24 | 32 | 4.5 | 37 | ≤0.02 | 6700 | 10100

Planos dimensionales
Se proporcionan imágenes y planos dimensionales de la versión External para facilitar la instalación e integración.

Curvas velocidad-peso de empuje
Curvas Single Stack y Double Stack disponibles para el actuador de 57 mm (Tamaño 23). Condiciones de prueba: 40 Vdc; Driver DS-OLS4-FPD bipolar chopper a corriente nominal (RMS). La fuerza empuje varía con tensión y driver; se recomienda un margen del 50% en la selección.

Opciones

• Mecanizado del extremo del husillo (varias opciones ilustradas).
• Encoder EK2: resoluciones CPR disponibles 50, 100, 192, 200, 250, 256, 360, 400, 500, 720, 900, 1000, 1250, 2000, 2500, 4000, 5000. Salidas single-ended y diferenciales documentadas.
• Encoder EK3: resoluciones CPR disponibles 64, 100, 200, 500, 1000, 1800, 2000, 2500, 3600, 4000, 5000, 7200, 8000, 10000. Salidas single-ended y diferenciales documentadas.
• Freno de corte de alimentación disponible para motores Tamaño 23.

Freno de corte de alimentación
Tensión nominal: DC 24 V ±5% | Resistencia: 141 Ω ±10% | Potencia: 5 W | Par de retención: >2 N·m | Clase de aislamiento: B | Resistencia de aislamiento: >100 MΩ (DC 500 V) | Resistencia dieléctrica: AC 1000 V durante 1 s | Tiempo de enganche: 50 ms | Tiempo de liberación: 50 ms | Juego de giro: 1° | Ciclos de frenado de emergencia: 200 ciclos | Vida útil: 500 000 ciclos | Nivel sonoro: <60 dB.

Especificaciones técnicas

• Familia de producto: Actuadores lineales con husillo de bolas paso a paso (External) Tamaño 23 (57 mm).
• Modelos de motor disponibles: 23E2120, 23E2130, 23E2225, 23E2240 (ver tabla de motores para datos eléctricos y longitudes).
• Tipos de husillo disponibles: 1002, 1202, 1205, 1210, 1220.
• Tamaños de tuerca y cargas: BS1002, BS1202, BS1205, BS1210, BS1220; juego axial ≤0.02 mm; cargas dinámicas/estáticas indicadas arriba.
• Materiales: eje/tuerca SCM415H; dureza superficial HRC58~62; tratamiento anti-rust oil; clase C7.
• Opciones de encoder: EK2 y EK3 con múltiples resoluciones y salidas single-ended/diferenciales.
• Freno de corte de alimentación: disponible para Tamaño 23 con las especificaciones indicadas.
• Condiciones de prueba para curvas: 40 Vdc, driver DS-OLS4-FPD bipolar a corriente nominal; prever margen del 50% en la selección de empuje.
