Módulo lineal

Resumen del producto

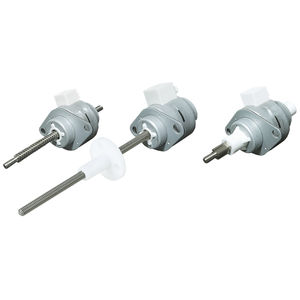

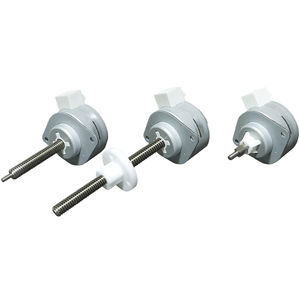

El actuador lineal paso a paso PM de 20 mm está disponible en configuraciones External, Non-Captive y Kaptive. Se ofrecen mecanizados finales de husillo y opciones de longitud de carrera personalizables para adaptarse a diversas aplicaciones industriales.

Características del motor
Armazón 20mm

• Polaridad: Bi-Polar
• Tipo de actuador lineal: External, Non-captive, Kaptive
• Ángulo por paso: 7.5° y 15°
• Enrollado / Eléctrico (7.5°): 5V / 12V
• Corriente de fase (7.5°): 5V = 370mA, 12V = 160mA
• Resistencia de fase (7.5°): 5V = 13.5Ω, 12V = 74.5Ω
• Inductancia de fase (7.5°): 5V = 6.5mH, 12V = 36mH
• Enrollado / Eléctrico (15°): 5V / 12V
• Corriente de fase (15°): 5V = 370mA, 12V = 160mA
• Resistencia de fase (15°): 5V = 13.5Ω, 12V = 76Ω
• Inductancia de fase (15°): 5V = 4mH, 12V = 25mH
• Consumo eléctrico: 3.4W
• Inercia del rotor: 1.05 g·cm²
• Clase de aislamiento: B
• Resistencia de aislamiento: 100 MΩ
• Masa: 35 g

Husillos disponibles y desplazamiento por paso
Tabla (Ángulo por paso | Paso del husillo (mm / pulg) | Desplazamiento por paso (mm / pulg) | Código de paso):
7.5° | 0.3 mm / 0.0118 in | 0.00625 mm / 0.00025 in | AF
7.5° | 0.6096 mm / 0.024 in | 0.0127 mm / 0.0005 in | AA
7.5° | 1.0 mm / 0.03937 in | 0.02083 mm / 0.00082 in | AB
7.5° | 1.2192 mm / 0.048 in | 0.0254 mm / 0.001 in | B
7.5° | 2.0 mm / 0.07874 in | 0.04167 mm / 0.00164 in | G
7.5° | 2.4384 mm / 0.096 in | 0.0508 mm / 0.002 in | J
7.5° | 4.0 mm / 0.15748 in | 0.0833 mm / 0.00328 in | M
15° | 0.3 mm / 0.0118 in | 0.0125 mm / 0.00049 in | AF
15° | 0.6096 mm / 0.024 in | 0.0254 mm / 0.001 in | AA
15° | 1.0 mm / 0.03937 in | 0.0417 mm / 0.00164 in | AB
15° | 1.2192 mm / 0.048 in | 0.0508 mm / 0.002 in | B
15° | 2.0 mm / 0.07874 in | 0.0833 mm / 0.00328 in | G
15° | 2.4384 mm / 0.096 in | 0.1016 mm / 0.004 in | J
15° | 4.0 mm / 0.15748 in | 0.1667 mm / 0.00656 in | M

Planos dimensionales
Disponibles para los tipos External, Non-Captive y Kaptive (planos e imágenes proporcionados).
Tabla dimensional (Carrera X (mm) | Extensión frontal A | Extensión total B | Longitud del cuerpo C (Máx)):
14 | 13.5 ±0.25 | 40.5 | 30.5
18 | 17.5 ±0.25 | 48.5 | 34.5
25 | 24.5 ±0.25 | 62.5 | 41.5
31 | 30.5 ±0.25 | 74.5 | 47.5

Curvas velocidad-empuje
Se proporcionan gráficas de curvas velocidad-empuje para el actuador PM de 20mm en la documentación del producto.

Opciones

• Mecanizado del extremo del husillo
• Recubrimiento Teflon: si la aplicación requiere una combinación husillo-tuerca sin grasa, DINGS ofrece husillos recubiertos de Teflon para actuadores lineales paso a paso. Los husillos recubiertos pueden mejorar el ciclo de vida y la generación de empuje frente a los husillos SUS convencionales. El recubrimiento está disponible para todas las opciones de husillo y para todos los tipos de actuadores PM (External, Non-Captive, Kaptive).

Especificaciones técnicas

• Armazón: 20mm
• Polaridad: Bi-Polar
• Tipos de actuador: External, Non-captive, Kaptive
• Ángulos por paso soportados: 7.5°, 15°
• Opciones de husillo y desplazamiento por paso: AF / AA / AB / B / G / J / M (ver tabla detallada)
• Eléctrico: múltiples opciones de bobinado (5V / 12V) con corrientes de fase, resistencias e inductancias correspondientes
• Consumo: 3.4W
• Inercia del rotor: 1.05 g·cm²
• Clase de aislamiento: B; Resistencia de aislamiento: 100 MΩ
• Masa: 35 g
• Opciones disponibles: mecanizado del extremo del husillo, husillos con recubrimiento Teflon
