Módulo lineal de husillo de bolas

compacto

Resumen del producto

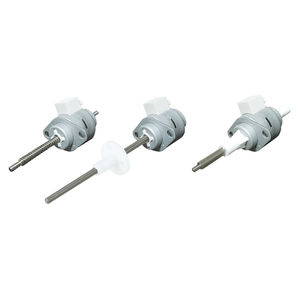

El actuador lineal paso a paso PM de 15 mm es la unidad más compacta de la serie PM, diseñada para instalaciones con espacio muy limitado. Se ofrecen las versiones External y Kaptive para adaptarse a diferentes requisitos de integración. El mecanizado del extremo del tornillo y las longitudes de carrera personalizadas están disponibles como opciones.

Características del motor

• Marco: 15 mm
• Polaridad: Bipolar
• Tipos de actuadores lineales: External, Kaptive
• Ángulo de paso: 18°
• Opciones de bobinado: 4V / 5V / 12V
• Corrientes de fase: 200 mA / 160 mA / 70 mA
• Resistencias de fase: 20 Ω / 33 Ω / 180 Ω
• Inductancias de fase: 506 mH / 8,7 mH / 49 mH
• Consumo de energía: 1,6 W
• Inercia del rotor: 1 g·cm²
• Clase de aislamiento: E
• Resistencia de aislamiento: 100 MΩ
• Masa: 15 g

Husillo disponible y avance por paso

• Ángulo de paso 18° — Avance 0,5 mm (0,0197 in), avance por paso 0,025 mm (0,000985 in), código AD
• Ángulo de paso 18° — Avance 1 mm (0,0394 in), avance por paso 0,05 mm (0,00197 in), código AB

Dibujos dimensionales
Se proporcionan dibujos dimensionales e imágenes de referencia para los tipos External y Kaptive para la planificación de la instalación. Nota: la carrera disponible para el tipo Kaptive de 15 mm es de 13 mm.

Opciones

• Mecanizado del extremo del tornillo: mecanizado a medida para requisitos de montaje o acoplamiento
• Recubrimiento de teflón: opción de husillo sin grasa para mayor vida útil y mejor generación de empuje frente a tornillos SUS convencionales; aplicable a todas las opciones de husillo y a los tipos de actuadores lineales PM (External, Non-Captive, Kaptive)

Características / Especificaciones técnicas

• Familia de producto: Actuador lineal paso a paso PM (marco 15 mm)
• Polaridad: Bipolar
• Tipos de actuador: External, Kaptive
• Ángulo de paso: 18°
• Opciones de bobinado: 4V, 5V, 12V
• Corrientes de fase: 200 mA, 160 mA, 70 mA
• Resistencias de fase: 20 Ω, 33 Ω, 180 Ω
• Inductancias de fase: 506 mH, 8,7 mH, 49 mH
• Consumo: 1,6 W
• Inercia del rotor: 1 g·cm²
• Clase de aislamiento: E
• Resistencia de aislamiento: 100 MΩ
• Masa: 15 g
• Husillos disponibles: 0,5 mm (código AD), 1 mm (código AB)
• Avance por paso (0,5 mm): 0,025 mm (0,000985 in)
• Avance por paso (1 mm): 0,05 mm (0,00197 in)
• Carrera disponible para Kaptive 15 mm: 13 mm
• Opciones: Mecanizado del extremo del tornillo, husillos con recubrimiento de teflón (sin grasa)
