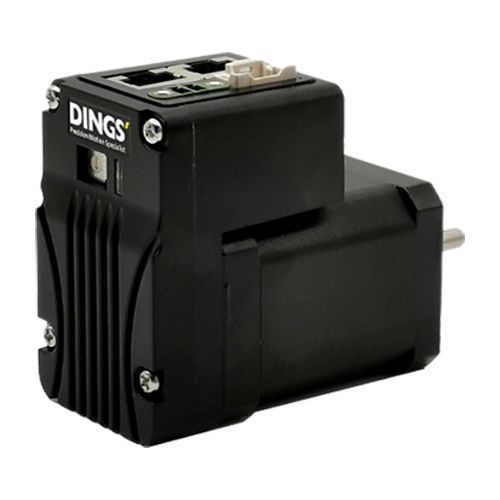

Controlador de motor en lazo cerrado DS-CL42-SA

paso a pasoDCintegrado

Motor paso a paso de bucle cerrado integrado. El sistema de control está integrado en el extremo del motor. Con un codificador de alta resolución, la posición del motor se actualiza en tiempo real cada 50㎲. El control de movimiento integrado mediante comunicación RS485 permite conectar hasta 16 ejes simultáneamente. Todas las condiciones de movimiento se ejecutan a partir de parámetros guardados en la FLASHROM. La biblioteca de movimiento (DLL) soporta programas de 64 bits de Windows 2000/XP y puede guardarse en la memoria FLASHROM. 1 . Con los parámetros de movimiento almacenados en la Flash ROM, se pueden controlar hasta 16 ejes mediante RS485 y PC. 2 . Usando un codificador de alta resolución integrado (10000 PPR), la posición del motor se actualiza cada 50㎲ en tiempo real. 3 . El codificador integrado con control dinámico en bucle cerrado permite al motor operar a la velocidad y par máximos sin pérdida de pasos. 4 . Regulando la corriente y utilizando el codificador para detectar el punto mecánico de referencia, la unidad integrada puede funcionar en bucle cerrado sin interruptores externos y realizar control de par. Parámetros Voltaje de entrada : 24VDC±10% Método de control : Control de bucle cerrado con ARM de 32 bits Controlador multi-eje : Máximo 16 ejes mediante conexión en cadena Tabla de posiciones : 256 pasos de comandos de movimiento (ciclo continuo, salto, etc.) Consumo de corriente de la placa : Máximo 500mA (excepto corriente del motor) Temperatura ambiente : Uso : 0~55°C / Almacenamiento : -20~70°C Humedad ambiente : Uso : 35~85%RH (sin condensación) / Almacenamiento : 10~90%RH (sin condensación) Resistencia a vibraciones : 0.5G Velocidad de rotación : 0~3000rpm Resolución del codificador (P/R) : Máx. 10000PPR Funciones de protección : Múltiples alarmas, consulte el manual del producto Dirección de rotación : CW/CCW (seleccionable por parámetro)
