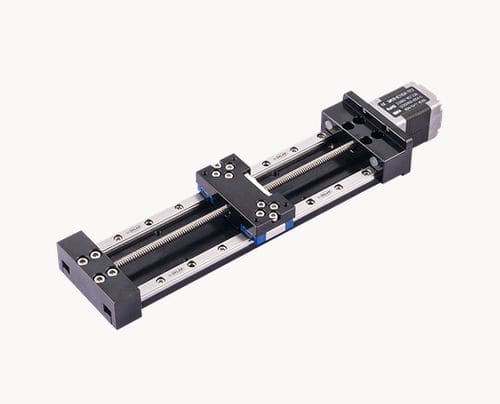

Actuador eléctrico DWM 20

linealde husillo madrepaso a paso

Visión general del producto
Actuador lineal tamaño 20 mm DWM 20. Perfil disponible en configuraciones apilado simple y apilado doble. Varias opciones de motor y husillo permiten seleccionar con precisión la velocidad y el avance por paso para aplicaciones de microposicionamiento.

Características del motor
Motor | Voltage [V] | Current [A] [RMS] | Resistance [Ω] | Inductance [mH] | Lead Wire No. | Motor Length [mm]
8E2105 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 27.2
8E2205 | 4.4 | 0.5 | 8.8 | 2.7 | 4 | 38.1

Opciones de husillo y avance por paso
Screw Dia. [inch] | Screw Dia. [mm] | Lead [inch] | Lead [mm] | Lead Code | Travel Per Step @ 1.8° [mm]
0.138 | 3.5 | 0.0118 | 0.3 | AF | 0.0015
0.138 | 3.5 | 0.024 | 0.6096 | AA | 0.003048
0.128 | 3.24 | 0.0394 | 1 | AB | 0.005
0.138 | 3.5 | 0.048 | 1.2192 | B | 0.006096
0.138 | 3.5 | 0.0787 | 2 | G | 0.01
0.138 | 3.5 | 0.096 | 2.4384 | J | 0.012192
0.138 | 3.5 | 0.1575 | 4 | M | 0.02
0.138 | 3.5 | 0.315 | 8 | T | 0.04

Especificaciones mecánicas
Model | Dynamic load C (kN) | Static load Co (kN) | Mro (Nm) | Mpo (Nm) | Myo (Nm)
DWM 20 | 0.51 | 0.87 | 1.18 | 2.4 | 2.4

Plano dimensional
Imágenes externas del actuador y dibujos dimensionales detallados están disponibles para el tamaño 20 mm DWM 20, mostrando dimensiones generales, interfaces de montaje y posiciones de conectores.

Selección de carrera disponible
Size A (mm) | Stroke B (mm) | Weight (kg) Single stack | Weight (kg) Double stack
70 | 20 | 0.145 | 0.168
90 | 40 | 0.159 | 0.182
110 | 60 | 0.173 | 0.196
130 | 80 | 0.186 | 0.209
150 | 100 | 0.2 | 0.223
170 | 150 | 0.235 | 0.258
190 | 200 | 0.27 | 0.293

* Los valores de peso son solo de referencia y pueden variar según la configuración real.

Curvas velocidad‑empuje
Se proporcionan curvas velocidad‑empuje para las configuraciones de apilado simple y apilado doble para ayudar en la selección del motor y del husillo.

Características / especificaciones técnicas

• Modelo comercial: DWM 20
• Fabricante / Marca: DINGS
• Tamaño del actuador: 20 mm
• Opciones de motor: 8E2105 (2.5 V, 0.5 A RMS, 5.1 Ω, 1.5 mH, 4 conductores, 27.2 mm de longitud); 8E2205 (4.4 V, 0.5 A RMS, 8.8 Ω, 2.7 mH, 4 conductores, 38.1 mm de longitud)
• Opciones de husillo y avance por paso a 1.8°: AF / AA / AB / B / G / J / M / T (ver tabla para valores de paso y avance)
• Calificaciones mecánicas (DWM 20): carga dinámica C = 0.51 kN, carga estática Co = 0.87 kN, Mro = 1.18 Nm, Mpo = 2.4 Nm, Myo = 2.4 Nm
• Carreras disponibles (B): 20, 40, 60, 80, 100, 150, 200 mm con tamaños A y pesos para apilado simple/doble (ver tabla)
• Dibujos dimensionales e imágenes externas disponibles en la página del producto
• Curvas velocidad‑empuje disponibles para apilado simple y doble
