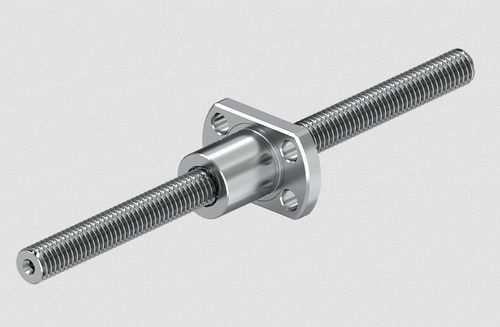

Tuerca con collarín FBG

para tornillo de bolas

Descripción del producto
Tuerca simple con brida, tipo 1, en las series FBG (rectificada) y FBR (laminada), pensada para conjuntos de husillo de bolas con montaje por brida y opciones de holgura axial o precarga.

Construcción del número de pieza
Ejemplo (partes de izquierda a derecha):
FBG | 06 | 01 | D | X | - | 60 | R | 90 | C3 | Z | - | 001

• ① Series: FBG = Tuerca simple con brida (rectificada), FBR = Tuerca simple con brida (laminada)
• ② Diámetro del tornillo (mm): 06 = 6 mm
• ③ Paso (mm): 01 = Paso estándar de bola, 1 mm; 01K = Paso no estándar de bola, 1 mm
• ④ Tipo de retorno de bolas: D = Tipo deflector; S = Tipo deflector final; T = Tipo tubo de retorno; C = Tipo tapa final
• ⑤ Opción personalizada (no estándar)
• ⑥ Longitud de la sección roscada (mm): el punto decimal se indica con "_"
• ⑦ Sentido de rosca: R = Derecha; L = Izquierda; LR = Derecha e izquierda
• ⑧ Longitud total del husillo (mm): el punto decimal se indica con "_"
• ⑨ Grado de precisión: C3 = JIS C3; C5 = JIS C5; C7 = JIS C7; C10 = JIS C10
• ⑩ Holgura axial: Z = Precarga; T = ≤ 0.005 mm; S = ≤ 0.02 mm; N = ≤ 0.05 mm
• ⑪ Número de serie personalizado

Dimensiones mecánicas
Plano dimensional disponible para FBG / FBR tipo 1 (ilustración de dimensiones de montaje y dimensiones totales).

Tabla de dimensiones - Tuerca simple con brida tipo 1
Encabezado: Tipo de tuerca | Diámetro del tornillo D (mm / pulg) | Paso (mm / pulg) | Diámetro de la tuerca D (mm / pulg) | Longitud total de la tuerca L (mm / pulg) | Longitud de montaje L1 (mm / pulg) | Diámetro de la brida Df (mm / pulg) | Espesor de la brida F (mm / pulg) | Diámetro del agujero de montaje X (mm / pulg) | Diámetro del círculo de tornillos (PCD) (mm / pulg) | Ancho de llaves de la tuerca V (mm / pulg) | Carga dinámica básica Ca (N) | Carga estática básica Coa (N)
Fila1: 1 | 6 (0.24) | 6 (0.24) | 14 (0.551) | 17.2 (0.677) | 8 (0.315) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 870 | 1450
Fila2: 1 | 6 (0.24) | 10 (0.39) | 14 (0.551) | 23 (0.906) | 11.5 (0.453) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 950 | 1600
Fila3: 1 | 8 (0.31) | 8 (0.31) | 18 (0.709) | 21.5 (0.846) | 11.5 (0.453) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3800
Fila4: 1 | 8 (0.31) | 10 (0.39) | 18 (0.709) | 24 (0.945) | 13 (0.512) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3900
Fila5: 1 | 8 (0.31) | 12 (0.47) | 18 (0.709) | 28 (1.102) | 18 (0.709) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 4000
Fila6: 1 | 12 (0.472) | 5 (0.197) | 24 (0.945) | 30 (1.181) | 15 (0.591) | 40 (1.575) | 10 (0.39) | 4.5 (0.177) | 32 (1.260) | 30 (1.181) | 4100 | 7400

Características / Especificaciones técnicas

• Familia / Series: FBG (rectificada), FBR (laminada)
• Tipo de tuerca: Tuerca simple con brida - tipo 1
• Diámetros de tornillo mostrados: 6 mm, 8 mm, 12 mm
• Opciones de paso mostradas: 1 mm (estándar), 5 mm, 6 mm, 8 mm, 10 mm, 12 mm (y variantes no estándar como 01K)
• Tipos de retorno de bolas: Deflector (D), Deflector final (S), Tubo de retorno (T), Tapón final (C)
• Direcciones de rosca: Derecha (R), Izquierda (L), LR (ambas)
• Grados de precisión: JIS C3, C5, C7, C10
• Holgura axial / Opciones de precarga: Precarga (Z), ≤0.005 mm (T), ≤0.02 mm (S), ≤0.05 mm (N)
• Datos dimensionales: tabla completa de dimensiones para la tuerca tipo 1 incluyendo brida, agujeros de montaje, PCD y cargas (dinámica y estática)
• Notación de longitudes roscadas y longitud total del husillo: el punto decimal se indica con "_"
