Módulo rotativo para robot JCRM80

eléctrico

Resumen
El módulo rotativo JCRM80 de JIECANG es un actuador rotativo compacto diseñado para un posicionamiento preciso con alta densidad de par en un espacio reducido. Proporciona par continuo y de pico adecuado para tareas exigentes de indexado y posicionamiento. Disponible con opciones de 24 VDC o 48 VDC y con freno de tipo fricción para el mantenimiento de la posición.

Ilustraciones / Imágenes

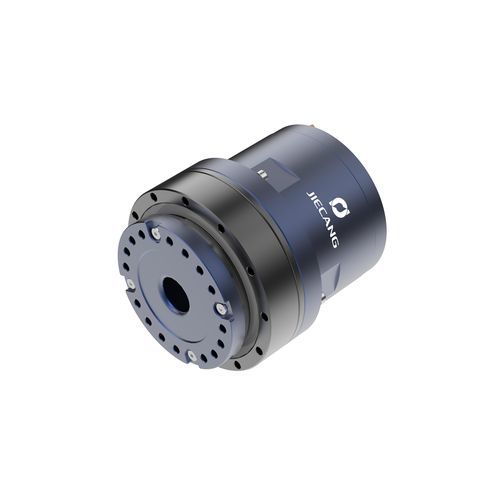

• Imágenes principales del producto y vistas adicionales disponibles que muestran el exterior del módulo y las caras de montaje.

Module information (as presented on the page)

• Resumen del producto (parte superior de la página): Par nominal: 30 Nm; Par pico: 70 Nm; Peso: 1,3 kg.
• Valores de la tabla detallada (parámetros del módulo): Tensión nominal: 24 / 48 VDC; Freno: tipo fricción; Par pico: 70 Nm; Relación de reducción: 100; Par máximo admisible instantáneo: 140 Nm; Diámetro exterior: 80 mm; Par nominal: 31 Nm; Longitud: 86 mm; Corriente nominal: 9 / 4,5 A; Peso: 1,3 kg; Velocidad nominal: 32 rpm; Diámetro del orificio de cableado: 14 mm; Potencia del módulo: 103 W; Precisión de posición (lado de salida) — Repetibilidad: ±10 arc-sec; Precisión absoluta: ±25 arc-sec.

Notas sobre los valores

• La página muestra un resumen del producto que indica Par nominal = 30 Nm y una tabla de parámetros detallada que muestra Par nominal = 31 Nm; ambos valores se han reproducido aquí tal como aparecen en la página.

Especificaciones técnicas

• Modelo: JCRM80
• Tensión nominal (VDC): 24 / 48
• Freno: tipo fricción
• Par nominal: 30 Nm (resumen del producto) / 31 Nm (tabla detallada)
• Par pico (Nm): 70
• Par máximo admisible instantáneo (Nm): 140
• Relación de reducción: 100
• Diámetro exterior (mm): 80
• Longitud (mm): 86
• Corriente nominal (A): 9 / 4,5
• Peso (kg): 1,3
• Velocidad nominal (rpm): 32
• Diámetro del orificio de cableado (mm): 14
• Potencia del módulo (W): 103
• Precisión de posición (lado de salida): Repetibilidad ±10 arc-sec; Precisión absoluta ±25 arc-sec
