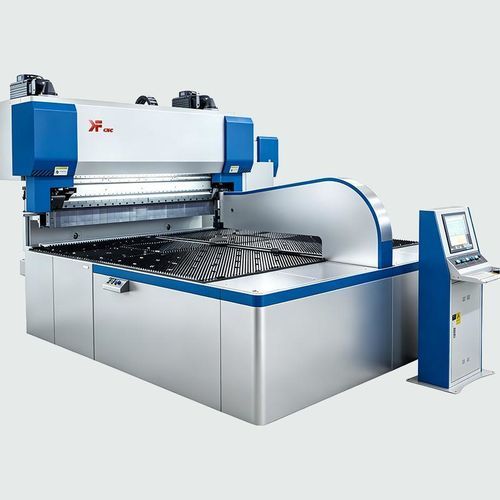

Curvadora servoeléctrica B2530

de chapaautomáticacontrolada por PLC

Descripción breve

• Dobladora de paneles diseñada para plegado multilateral continuo y alta eficiencia con cambio automático de herramienta (ATC)
• Control en lazo cerrado mediante sistema Germany Beckhoff para alta precisión de plegado
• Encoder lineal de precisión Italy GIVI MEASURE para realimentación de posición
• Estructura tratada térmicamente de alta resistencia para estabilidad a largo plazo
• No requiere cambio manual de herramienta; la sujeción se ajusta automáticamente a la longitud de la chapa
• Software de programación automática que gestiona planificación, verificación y optimización del proceso
• Control por servomotores para operación rápida y eficiente energéticamente
• Control automático de fuerza de prensado y función de solapamiento opcional

Especificación técnica
Modelo: B2530
Unidad: mm / KN / ° / T / KVA (según corresponda por ítem)
Longitud máxima de plegado: 2500 mm
Longitud diagonal máxima de la pieza: 2800 mm (desplegada)
Tamaño mínimo de caja: 410×230 mm (ancho lado interior)
Altura máxima de plegado: 300 mm
Fuerza máxima de plegado: 280 KN
Fuerza máxima de prensado: 1100 KN (opción)
Profundidad máxima de bloqueo interior: 30 mm
Espesor de chapa: 0,5-1,5 mm (acero al carbono)
Ángulo de plegado: -130° a +130°
Precisión de ángulo de plegado: ±0,75°
Rectitud de plegado: ±0,3 mm/m
Precisión de posicionamiento: ±0,1 mm
Ajuste de longitud de plegado: Automático
Proceso de plegado: Automático
Función de solapamiento: Opción (Fuerza máxima de prensado: 1100 KN)
Ejes: 18
Presión de aire: ≥0,6 MPa
Potencia: 65 KVA
Peso: 21 T
Dimensiones de la máquina: 5000×3200×2800 mm

Componentes estándar

• Controlador: Germany Beckhoff
• Módulo E/S: Germany Beckhoff
• Regla de retícula: Italy GIVI MEASURE
• Sensor: Germany BALLUFF
• Relé: Schneider / Omron
• Servo motor y driver: VEICHI
• Husillo de bolas de precisión pesada: Nanjing YIGONG
• Guiador de precisión pesado: Nanjing YIGONG
• Reductor de precisión: Lee Ming, Taiwan
• Rodamientos de precisión: NSK, Japan
• Correa y polea: Fulong, Ningbo
• Componentes neumáticos: SMC / Airtac
• Componente de lubricación: BIJUR
• Software: Kafe

Características / Especificaciones técnicas

• Modelo: B2530
• Longitud máxima de plegado: 2500 mm
• Longitud diagonal de la pieza: 2800 mm (desplegada)
• Tamaño mínimo de caja: 410×230 mm (ancho lado interior)
• Altura máxima de plegado: 300 mm
• Fuerza máxima de plegado: 280 KN
• Fuerza máxima de prensado: 1100 KN (opción)
• Espesor de chapa (acero carbono): 0,5 - 1,5 mm
• Ángulo de plegado: -130° a +130°
• Precisión de ángulo de plegado: ±0,75°
• Rectitud de plegado: ±0,3 mm/m
• Precisión de posicionamiento: ±0,1 mm
• Número de ejes: 18
• Presión de aire requerida: ≥0,6 MPa
• Potencia: 65 KVA
• Peso: 21 T
• Dimensiones de la máquina: 5000 × 3200 × 2800 mm
