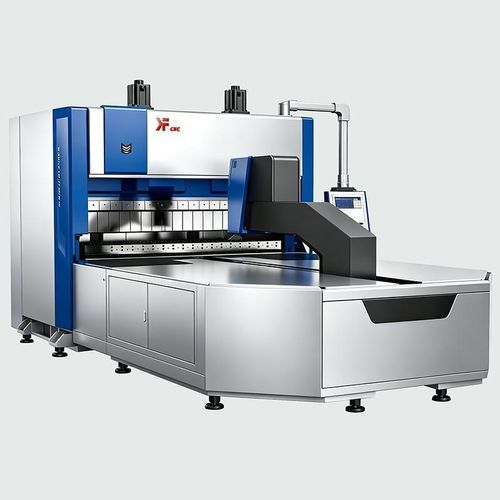

Máquina curvadora servoeléctrica KMB-2200

totalmente eléctricamanualde chapa

Descripción corta
KaFe Centro de plegado de paneles KMB-2200 es un centro de plegado con accionamiento servoeléctrico y cambio manual de herramienta (MTC). Está diseñado para operaciones de plegado de chapa automatizadas que requieren control multieje, ciclos rápidos y precisión dimensional elevada.

Función del producto
El KMB-2200 pliega la chapa en formas complejas sin moldes dedicados. El sistema servo totalmente eléctrico sustituye a los accionamientos hidráulicos para reducir mantenimiento, mejorar la repetibilidad y aumentar la velocidad de respuesta. La máquina admite interfaces de línea de producción automatizada y movimiento multieje para plegados a 90°, ángulos no rectos y plegados en arco, así como formados complejos en varios pasos.

Precio
Fob Price: US $0.5 - 9,999 / Piece

Instrucciones principales de configuración

• Cuerpo fundido de alta calidad: Bastidor en QT500-7 / hierro gris con tratamiento de alivio de tensiones e inspección de precisión para garantizar estabilidad y rigidez a largo plazo.
• Tornillo de gran resistencia: Tornillo rectificado Taiwan MYE TBI para transmisión estable y alta precisión de posicionamiento con bajo coste operativo.
• Guias lineales de alta resistencia: Guias lineales PMI/SHAC para alta capacidad de carga y mayor precisión.

Principales parámetros técnicos (extracto de la tabla)
Modelo: KMB-2200
Estructura de alimentación: Tipo brazo
Estructura de mesa de trabajo: Cepillo
Longitud de plegado: 2250 mm
Longitud de chapa: 2200 mm
Ancho de chapa: 1500 mm
Altura de plegado: 175 mm
Dimensiones mínimas de formado cuatro lados: 320 x 200 mm
Dimensiones mínimas de formado dos lados: 200 mm
Radio mínimo de arco: 1.2 mm
Velocidad máxima de plegado continuo: 0.5 s/cuchilla
Distancia de separación entre cuchillas superior e inferior: 190 mm
Precisión de plegado: 0.03 mm
Rango de ángulo de plegado: 0–180°
Espesor máximo de material: Aluminio 2.0 mm / Acero al carbono 1.5 mm / Acero inoxidable 1.0 mm
Espesor mínimo de material: 0.35 mm
Sistema CNC: SYNTEC / Taiwan New Generation
Sistema operativo: Win7+OS
Número de ejes: Estándar 13 Ejes
Tensión nominal: 380 V
Potencia pico: 24 KW
Potencia media: 4.5 KW
Dimensiones máquina: 4850 x 2780 x 2600 mm
Peso máquina: ~12,000 kg

Detalles de configuración (elementos clave)

• Marco de la máquina: Marco diseñado independientemente en fundición QT500 con tratamiento de alivio de tensiones para asegurar estabilidad geométrica a largo plazo.
• Moldes: Temple y revenido por alta frecuencia para mejorar la resistencia al desgaste y la vida útil.
• Sistema de control: CNC nueva generación Taiwan (Kefei CNC) para sincronización multieje y programación simplificada.
• Sistema de suministro de aceite y autolubricación: Engrase automático con alarma de nivel de aceite bajo para operación continua.
• Función de aplanado: Capacidad integrada de aplanado para pre/post procesamiento.
• Presión de borde superior e inferior: Permite conformado con borde muerto superior/inferior.
• Volante manual: Función anti-colisión de cuchilla y posicionamiento manual de ejes mediante volante.
• Interfaz para línea de producción automatizada: Listo para conexión con equipos en entrada/salida.
• Comandos avanzados y de arco: Entrada directa de comando de arco con parámetro de radio para plegado en arco.
• Accionamiento servo: Servo bus Inovance/Hechuan con resistencia a sobrecargas y funcionamiento suave a baja velocidad.
• Componentes eléctricos: Componentes Schneider para rendimiento estable.
• Micro relés: Relés Japan Izumi con bobinas de cobre para conductividad fiable y larga vida.

Casos de plegado
KaFe Centro de plegado KMB-2200 puede formar chapa en ángulos rectos, ángulos no rectos, arcos y formas multi-paso sin moldes dedicados, apto para diversas piezas y aplicaciones industriales.

Especificaciones técnicas

• Modelo: KMB-2200
• Longitud de plegado: 2250 mm
• Longitud de chapa: 2200 mm
• Ancho de chapa: 1500 mm
• Altura de plegado: 175 mm
• Dimensiones mín. form. 4 lados: 320 x 200 mm
• Dimensiones mín. form. 2 lados: 200 mm
• Radio mín. de arco: 1.2 mm
• Vel. máx. continua: 0.5 s/cuchilla
• Distancia de separación: 190 mm
• Precisión de plegado: 0.03 mm
• Rango de ángulo: 0–180°
• Espesor (max): Aluminio 2.0 mm / Acero 1.5 mm / Inox 1.0 mm
• Espesor (min): 0.35 mm
• Sistema CNC: SYNTEC / Taiwan New Generation
• SO: Win7+OS
• Ejes: Estándar 13 Ejes
• Tensión: 380 V
• Potencia pico: 24 KW
• Potencia media: 4.5 KW
• Dimensiones máquina: 4850 x 2780 x 2600 mm
• Peso máquina: ~12,000 kg
• Componentes principales & funciones: Marco QT500, tornillo MYE TBI, guías PMI/SHAC, servo Inovance/Hechuan, componentes Schneider, relés Japan Izumi, engrase automático, función anti-colisión, interfaz línea de producción
