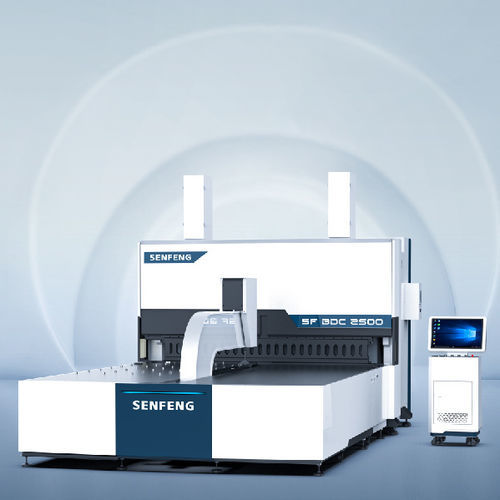

Máquina curvadora eléctrica BDC-2500

de chapatotalmente automáticaCNC

Descripción del producto
El SENFENG Flexible Bending Center aborda operaciones complejas de plegado de chapas mediante enlace concurrente multi-eje. El sistema reduce la dependencia de matrices específicas y del trabajo manual, mejora el rendimiento y reduce los costes de producción. Es apto para la fabricación en serie de perfiles de plegado variados: ángulos rectos, agudos/obtusos, arcos, doblesz, formas cerradas y cantos muertos.

Puntos clave

• Centro de plegado automático push-down (brazo push-down) diseñado para tareas complejas de conformado de chapa.
• Enlace concurrente multi-eje que permite conformado sin matriz o con matriz reducida para múltiples geometrías de plegado.
• Ciclos de plegado continuos muy rápidos (típico 0,2 s por plegado); informado hasta tres veces más rápido que frenos de prensa CNC en operaciones continuas.
• Alto nivel de automatización y eficiencia productiva; admite alimentación de placas perforadas o con huecos.
• Control CNC inteligente multi-eje profesional con protocolo de bus EtherCAT; admite numerosos ejes coordinados y programación gráfica 2D de procesos.
• Herramientas de plegado universales y duraderas: cuchillas de plegado en 42CrMo, forjadas, templadas y revenidas para larga vida útil (vida informada para lámina delgada hasta 1.000.000 ciclos).

Aspectos destacados

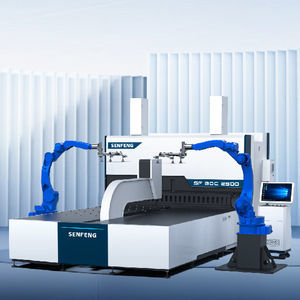

• Diseño push-down compatible con configuraciones automáticas, asistidas por robot o de alimentación por vacío (múltiples variantes disponibles).

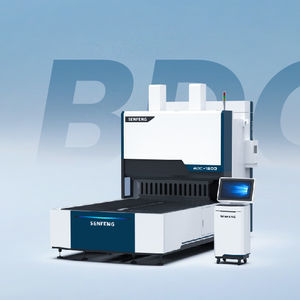

• Longitudes y configuraciones disponibles: BDC-1500 / BDC-2000 / BDC-2500 / BDC-3200.
• Diseñado para materiales de chapa: acero inoxidable, chapa laminada en frío y aluminio.

Especificaciones técnicas

• Modelos: BDC-1500, BDC-2000, BDC-2500, BDC-3200
• Longitud máxima de plegado: BDC-1500 = 1500 mm; BDC-2000 = 2000 mm; BDC-2500 = 2500 mm; BDC-3200 = 3200 mm
• Velocidad máxima de plegado: 0,2 s / plegado
• Altura máxima de plegado: 200 mm (opcional 300 mm)
• Espesor máximo (herramientas estándar): acero inoxidable 304 = 1,5 mm
• Espesor máximo (herramientas estándar): chapa fría = 2,0 mm
• Espesor máximo (herramientas estándar): chapa de aluminio = 2,5 mm
• Espesor mínimo: 0,35 mm
• Tensión nominal: 380 V
• Dimensiones (L × W × H): BDC-1500 = 4400 × 2000 × 2750 mm; BDC-2000 = 5000 × 2700 × 2950 mm; BDC-2500 = 5700 × 3200 × 3050 mm; BDC-3200 = 6600 × 4000 × 3280 mm
• Masa bruta: BDC-1500 = 13 T; BDC-2000 = 17 T; BDC-2500 = 22 T; BDC-3200 = 25 T
• Soporte para alimentación de placas huecas/perforadas: Sí
