Máquina roladora CNC BDC-2500

automáticapara caldereríade alta velocidad

Resumen

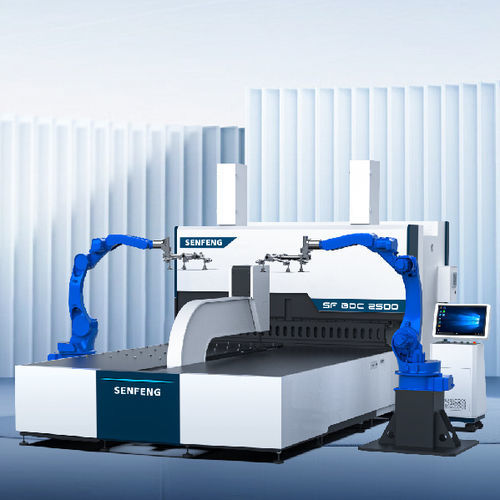

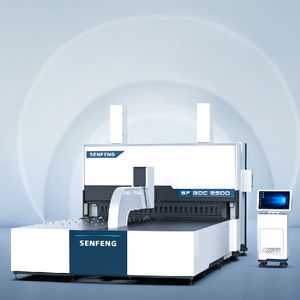

La BDC-2500 es una plegadora automática de paneles equipada con robots de seis ejes para carga por empuje (push-down), plegado y descarga. El sistema está controlado por una CNC con comunicación EtherCAT y programación gráfica, lo que permite su integración en líneas automáticas de procesamiento de paneles.

Beneficios clave

• Robot de seis ejes realiza carga, plegado y descarga para ciclos totalmente automatizados.
• Producción continua en flujo único con mínima intervención manual.
• Alta capacidad de ciclo para producción en masa y flexible (velocidad de plegado más rápida ejemplo: 0,2 s/plegado; típico 0,5 s/ciclo según operación).
• Admite geometrías complejas: ángulos rectos, agudos, obtusos, arcos, devoluciones, cantos muertos, formas en U y cerradas; soporta plegado arriba/abajo y nivelado.
• Herramientas de plegado universales endurecidas (acero de matriz/aleación forjada, templada) diseñadas para larga vida útil y resistencia al desgaste.
• Diseñada para integrarse con otras máquinas de procesamiento de paneles y formar líneas de montaje automáticas.

Aspectos destacados / Características

• Plegado sin marcas para evitar marcas visibles en las piezas.
• Amplio alcance de plegado incluyendo tipos cerrados, devoluciones y cantos muertos.
• Secuencias robotizadas para carga, plegado y descarga automáticos a lo largo de todo el ciclo de producción.
• Adecuada para producción por lotes múltiples y grandes series continuas.
• CNC basada en Linux con pantalla HD, protocolo EtherCAT, programación visual gráfica y múltiples procedimientos de plegado integrados.

Parámetros técnicos (tabla resumen)
Modelo: BDC-1500 | BDC-2000 | BDC-2500
Longitud máxima de plegado: 1500 mm | 2000 mm | 2500 mm
Altura máxima de plegado: 200 mm (opcional 300 mm)
Espesor y ángulo de plegado (herramientas estándar): Acero (UTS 410 N/mm2): hasta 2,0 mm; Acero inoxidable (UTS 660 N/mm2): hasta 1,5 mm; Aluminio (UTS 265 N/mm2): hasta 2,5 mm
Espesor mínimo: 0,35 mm
Presión de gas: 0,6 MPa
Ejes de control: 13
Velocidad de plegado más rápida: 0,2 s/plegado (depende de la operación)
Consumo de aire: 20 NL/min
Dimensiones (L×A×H): BDC-1500: 4400×2000×3050 mm; BDC-2000: 5000×2540×3200 mm; BDC-2500: 5600×3000×3250 mm
Peso: BDC-1500: 13000 kg; BDC-2000: 17000 kg; BDC-2500: 22000 kg
Soporta alimentación de placas huecas: Sí
Robot: 6 ejes; repetibilidad de posicionamiento ±0,08 mm; alcance 1730 mm; carga máxima 20 kg; peso del robot 285 kg

Aplicaciones e integración
Diseñada para líneas automatizadas de plegado de chapa donde los robots realizan la alimentación, plegado y descarga. Adecuada para fabricantes que requieren operaciones continuas, de alto rendimiento y flexibles. Puede enlazarse con otros equipos de procesamiento de paneles para formar líneas de ensamblaje automáticas completas.

Especificaciones

• Modelo: BDC-2500 (opciones: BDC-1500, BDC-2000)
• Longitud máxima de plegado: 2500 mm
• Altura máxima de plegado: 200 mm (opcional 300 mm)
• Capacidades de material (herramientas estándar): Acero (UTS 410 N/mm2) ≤ 2,0 mm; Acero inoxidable (UTS 660 N/mm2) ≤ 1,5 mm; Aluminio (UTS 265 N/mm2) ≤ 2,5 mm
• Espesor mínimo: 0,35 mm
• Presión de gas requerida: 0,6 MPa
• Ejes de control: 13
• Velocidad de plegado más rápida: 0,2 s/plegado
• Consumo de aire: 20 NL/min
• Robot: 6 ejes, repetibilidad ±0,08 mm, alcance 1730 mm, carga máxima 20 kg
• Dimensiones (L×A×H): 5600×3000×3250 mm (BDC-2500)
• Peso: 22000 kg (BDC-2500)
• Soporta alimentación de placas huecas
• Herramientas universales endurecidas diseñadas para larga vida útil (diseñadas para >1.000.000 de pliegues)
